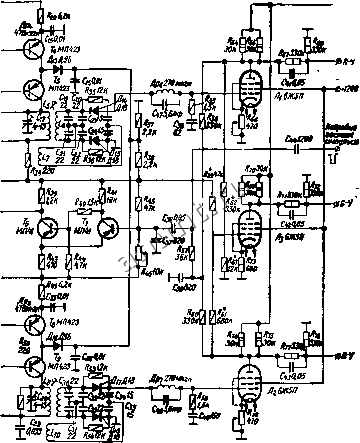

Читальный зал --> Лентопротяжные механизмы IM Телевадеша  Рис. ХШ.ЗвЗ. Принципиальная схема блока цветности. Схема опознавания собрана на транзисторах 7g, Ti, образующих триггер Шмитта, При отсутствии сигналов цветности (прием програлплы черио-оелого телевидения) на базу транзистора Г? поступают продифференцированные кадровые гасящие импульсы. Отрицательный выброс, совпадающий с передним фронтом гасящего импульса, отпирает транзистор T-j. Прн этом транзистор Те запирается, создавая отрицательное смещение на базах транзисторов Т н 7*8, отпирающее каналы цветности. Однако положительный выброс, совпадающий с задним фронтом кадрового гасящего импульса перебрасывает триггер в исходаюе состоявие и каналы  цветности вновь запираются до появления очередного кадрового гасящего импульса. При наличии сигнала цветовой синхронизации (прием программ цветного телевидения) в период прохождения кадрового гасящего сигнала на выходе усилителей JIi и Лз появятся импульсы цветовой синхронизации в одинаковой полярности. Напомним, что в передатчике импульол Цветовой синхронизации красного и синегой каналов формируются в разной полярности, однако в приемнике, благодаря тому, что фаза сигнала в канале красного получает сдаиг на 180 по отношению к каналу синего (встречное включение диодов в частотных дискриминаторах), эти импульсы прямей д оназываются одинаковой полярности. Допустим, что импульсы цветовой свнхронизапни на анодах Jit и Лз выделились в правильной (в рассматриваемой схеме - отрицательной) полярности. Пройдя через интегрирующую цепь Яво> Сзв они создадут отрицательное смещение на базе Т7, что воспрепятствует положительному выбросу от заднего фронта кадрового гасящего импульса перебросить триггер Шмитта. Таким образом, каналы цветности окажутся открытыми для прохождения сигнала. Если же сиг-на.п:ы пветовой сннх рониз а ци и выдсли-лись в неправильной (положительной) поляриости (сигналы цветности перепутали свои каналы), то на базе Tj возникнет положительное смещение и положительный выброс от заднего фронта кадрового гасящего импульса перебросит триггер Шмитта. При этом каналы сигналов цветности запрутся, а на симметричный триггер Ts, Ts поступит продифференцированный импульс с кстлектора Тд, который изменит фазу его колебаний на Противоположную и, тем самым, установит правильный порядок переключения электронного коммутатора. ЗаЗвртп каш  к/триггеру Рис. ХП1.264. Схема электронного коммутатора на 8-мч диодах.  Красный Синай Ззтый -1- Рис. ХП1.265. Схематическое устройство трехлучевого кинескопа с точечным мозаичным экраном: / - катоды; 2 - управляющие электроды; 3 - магнит синего луча; 4 - магниты чистоты цвета; 5 - электромагниты свндення; 6 - сводящий ,леитрод; 7 - отклоненные лучи; Я - мозаичный экран: 9 - маска; 10 - отклоняющая система: - фокусирующие электроды. Трехлучевой кинескм!. Наиболее важным и сложным элементом тел ев нзн-онното приемника является электронно-лучевая трубка с мозаичным экраном. Схематическое устройство такой трубки приведено на рис. Xni.5. В отличие от трубки для черно-белого телевидения в цветной трубке
