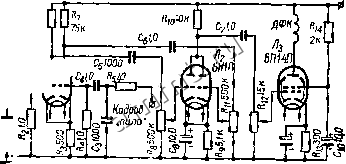

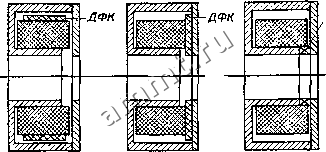

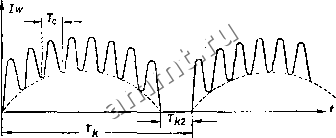

Читальный зал --> Лентопротяжные механизмы го луча от центра экрана к краям может быть скомпенсирована соответствующим увеличением фокусного расстояния электронной линзы. Последнее может быть получено путем ослабления поля фокусирующей катушки (приблизительно по параболическому закону) при перемещении  Рис. ХИ1.173. Различные варианты расположения ДФК в корпусе основной катушки, электронного луча от центра экрана к периферик. Для этого в корпусе основной катушкн располагается дополнительная фокусирующая катушка (ДФК) (рис. ХП1.173). Необходимая для корректировки форма тока в ДФК (рис. ХП1.174) получается путем интегрирования строчной и кадровой епилы с последующим суммированием импульсов.  Рис. ХП1 174. Необходимый закон изменения переменной со-став.чяющей фокусирующего тока для коррекции фокусировки по всему растру (штрихом показана составляющая тока кадровой развертки) Практическая схема коррекции фокусировки приведена рис ХП1.175. Лампа JIi служит для усиления проинтегрированных цепочками RiCi и бСз строчных и кадровых пилообразных импульсов. В цепи анода Эти импульсы смешиваются и подаются на сетку выходного усилителя 6П14П (Лз), в анодную цепь которого включена ДФК На рис. ХП1 176 приведена схема коррекции, в которой используются две ДФК: и La, Развертывающие уапройства 271 одна из которых включена в катодную цепь выходной лампы генератора строчной развертки JIi, а другая - кадровой Л. Вследствие использования двух катушек, одна из которых служит дня компенсации ргску- +2509 строчн  Л,6И1П К}300к сюоо СдЩО Рнс. Х1П.175. Схема коррекции фокусировки. сяровкп при перемещении электронного луча по строкам, а другая - но кадрад!, достигнуто значительное упрощение схемы. Число витков катушек La и 1$ выбирается равным приблизительно 15-25% от числа внтков фокусирующей катушки U. Применение дополнительных фокусирующих катушек возможно и при применении кинескопов с электростатической кусировкой. Бесстрочный растр. Строки, видимые на экране телевизора, ухудшают восприятие изображения. Опишем два способа подавления строчной структуры растра из числа доступных рад юлюбителю. Первый способ заключается в допел нительном отклонении электронного луча вверс и вниз от среднего положения строки с частотой 10-40 Мгц. Для этого можно использовать дополнительную отклоняющую катушку (два витка посеребренной ленты, наложенные на кадровые катушкн), располагаемую яэ гор.товнне трубки, к высокочастотный генератор, обеспечивающий колебательную мощность иа катушках oko.io 1 вт. Сложность! изготовления такого устройства заключается в той, чтобы не создавать! допачнительных помех радиоприему. Поэтому частота генератора должна! быть выбрана в свободном коротковолковом канале, не совпаданяце !) с промежзггочноЙ частотой телевмчппя r/.пап - -------  Рис. ХП1.176. Схема коррекция! фокусировки с двумя ДФК-1 Схема генератора, работающего на частоте 13,56 ± 3 10- Мгц, приведена иа рис. XIII.177. Для уменьшения излучения гармоник, которые могут попасть в диапазон одного из каналов телевизионного приемника, генератор располагают непосредственно на отклоняющей системе, хорошо экранируют, симметрируют высокочастотные цепи.  ЮОН* e,3S +2406 Рис. ХП1.177. Схема генератора для подавления строчной структуры растра. Второй метод заключается в получении электронного луча эллиптической формы, вытянутой по вертика-чн. Для преобразования луча круглого сечения в эллиптическое может быть использована фокусирующая система, представляющая собой два постоянных магнита, располагаемых на горловине кинескопа (рис. XIII.178). Напряженность магнитного поля должна составлять около 100 э. Положение магнитов на горловине трубки выбирается экспериментально. В кинескопе с косо расположенной пушкой по отношению к горловине трубки влияние одного из магиитон следует ослабить подложив под него прокладку. Способы вщеленмя синхронизирующих импульсов. Для отделения синхронизирующих импульсов от общего телевизионного сигнала используются различные методы амплитудной селекции. Простейшим амплитудным селектором является диодный (рис. XIII,179, а), принцип работы которого ясен из рис. XIII. 179, б. Если на анод диода пода1ш постоянное отрицательное смещение, равное а.чплитуде бланкирующих импульсов, то на нагрузке диода будут выделяться только синхронизирующие импульсы. Недостатком схемы является необходимость обеспечения на входе схемы телевизионного сигнала постоянной, строго опредсчеиной амплитуды. В реальных усчовиях амплитуда телевизионного сигнала не остается постоянной. В этом случае для правильного отделения синхронизирующих импульсов необходимо, чтобы смещение на аноде диода автоматически изменялось с изменением амплитуды сигнала. На рис. XIII.180 приведены  Рис. Х111.178. Фокусирующая система для придания электронному лучу эллиптической формы.
