сигнала на экране трубки. Предусматривается также возможность синхронизации генератора развертки от внешнего источника напряжения.

Полоса Пропускания усилителя вертикального отклонения луча осциллографа должна соответствовать полосе частот (или частоте) исследуемого сигнала. В связи с этим, осциллографы разделяются на высокочастотные и низкочастотные. При измерениях с помощью осциллографа необходимо учитывать его входную емкость и сопротивление. Типовая блок-схема осциллографа с непрерывной разверткой луча приведена на рис. ХУП. 32.

В некоторых осциллографах развертка луча по экрану калибруется по длительности, что позволяет измерять временные интервалы. Для измерения амплитуды исследуемо-

го напряжения в высококачественных осциллографах имеется вспомогательный генератор с калиброванной амплитудой сигнала.

Измерение глубины модуляции. На вертикальный вход осциллографа подаются модулированные колрбания высокой часюты. По изображению на экране трубки опреде-


ляются величины А , (рис. Vn,33). Коэффициент глубины модуляции определяется по фо[ уле

Рис. Xvn.33. К определению коэффициента глубины модуляции по осциллографу.

А л

макс мин

Н- 4

100 %

Измерение переменного напряжения. Измеряя размер изображения на экране трубки по вертикали и зная чувствительность трубки, можно определить амплитудное значение имеряемого напряжения прн подаче его непосредственно на отклоняющие пластины трубки. Если измеряемое напряжение подается на вход усилителя вертикального отклонения, то необходимо предварительно определить чувствительность со входа при определенных положениях ручки регулировки усиления. Для этого на вход усилителя вертикального отклонения подается синусоидальное напряжение (например от сети), величина которого измеряется на входе вольтметром. Длина / изображения на экране по вертикали пропорциональна двойной амплитуде измеряемого [[а1фяжения. Чувствительность со входа при данном положении ручки усиления

- ?

. 1,4Ш

где и -действующее значение подаваемого на вход напряжения.

Зная чувствительность со входа а, определяют измеряемое напряжение Vx ло величине его изображения l



Измерение частоты при помоим* о(Чиллогра4и производится методом сравнения. Напряжение измеряемой частоты и напряжение генератора сигналов подводят через усилители вертикального н горизонтального отклояе-иня к отклоняющим пластинам. Если частоты сравниваемых напряжевяй равны или относятся друг к другу как целые числа, то на экране индикатора устанавливается неподвижная фигура, называемая фигурой Лиссажу,

На рис. XVH.34 приведены фигуры Лиссажу для различных величии соотношения между частотой Fx (подаваемой на вход горизонтального отклонения луча) н частотой Fy (подаваемой ка вход вертикального отклоневия

fu 7

Fx 2 Fu~J












<e=f35



Рис. XVII.34. Фигуры Лиссажу.

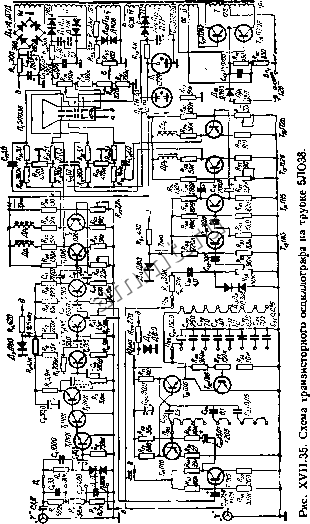

луча) при равенстве их амплитуд. Для каждого соотношеиия частот форма фигуры также зависит от сдвига ф1аз между сравниваемыми колебаниям}!. На высоких частотах фигуры Лиссажу, вследствие нестабильности частоты колебаний, становятся неустойчивыми. Поэтому измерение частоты с помощью осциллографа обеспечивает достаточную точность (до 1%) лишь в диапазоне звуковых и низких радиочастот. На рис. XVII,35 приведена схема низкочастотного осциллографа с батарейным Ш1танием, выполненного на транзисторах [9]. В осциллографе применена электронно-лучевая трубка типа 5Л038. С целью увеличения чувствительности трубки, в связи с трудностью обеспечения (при использовании транзисторов) полного отклонения луча, напряжение иа аноде трубки снижено по сравнению с нормальным режимом и составляет около 500 в. Усилитель вертикального отклонения луча обеспечивает при таком режиме чувствительность входа \,5мм1мо, прн входном сопротивлении 350 ком и входной емкости 90 пф.

Усилительвертикального отклонения луча собран на транзисторах i - Гб (предаарнтельный усилитель и фазоинвертор) и Tj, Т (выходаьш усилители). На входе усилителя включеи трехступенчатый делитель напряжения с двусторонним ограничителем амплитуды на стабилитронах ~ Да (порог ограничения 8 в). Полоса равномерно усиливаемых частот составляет 1,5 а? - 20 лй.



560 Иэиерения и измерительная аппаратура
