Методша настройки усилителей высокой частоты. Усилители высокой (или промежуточной) частоты можно настроить с помощью генератора стандартных сигналов и вольтметра. Однако работу по настройке можно существенно облегчить, используя специальные генераторы качающейся частоты (свилгеиераторы), например, типа 102-И, ПИТ и др. (см. гл. XVII).

Настройка усилителя с одиночными контурами. При настройке уси-литeLя с одиночными контурами настраивают каждый контур на расчетную частоту и обеспечивают необходимую ширину полосы пропускания контура. На рис. Х1П.64 приведена схема трехкаскадного уаиителя промежуточной частоты с взаимно расстроенными контурами.

В качестве простейшего рассмотрим способ настройки с полюшью вольтметра постоянного тока и генератора стандартных сигналов, например

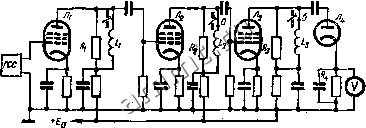

Рис. Х1П.64. Схема вк-чючеиня приборов дли настройки усилителя с одиночными взаимно расстроенными контурами.

ГСС-7 или Г\B. К нагрузке детектора (Jli) подключается вольтметр постоянного тока (входное сопротивление вольтметра должно быть в несколько раз больше сопротивления нагрузки детектора). На вход лампы v7j через коаксиальный кабель подключаетси генератор стандартных сигналов (см. гл. XVII) с малым быхо;ц1ЫМ сопротивлением (несколько десятков ом).

Катушки Z.S и отпаиваются в точках а и 6, а сопротивлепия и временно шунтируются дополнительными соиротивленнями по несколько сотен ом. На ГСС устанавливается частота Д, на которую должен быть настроен первый контур. Затем катушка Li настраивается на частоту Д. Замечаются амплитуда входного напряжения U. и максимальные показа ния вольтметра V. После этого определяется ширина резонансной кривой па уровне 0.7. Для этого напряжение на входе лампы JJi поддерживается равным 1,4 и. Затем изменяется частота ГСС сначала в одну сторону до тех пор, пока напряжение на вольтметре ие ставет равным величине Vm, затем в другую. Разность частот, при которых показания вольтметра равны Уц, представ1яет ширину полосы пропускания первого контура. Если полоса окажется шире расчетной, то следует увеличить сопротивление Ri, если 5же - уменьшить. На этом настройка первого контура заканчивается.

Затем необходимо подпаять конец катушки Z.2 к точке а, отключить сопротивление, шунтирующее Rz, а ГОС переключить на вход лампы Ла. Благодари тому что ГСС имеет малое выходное совротнвлеиие, резонансные свойства контура Li не будут проявляться. Для подключения ГСС лучше всего вывуть из панельки лаилу Л\ и подключить его выход с помощью переходной колодки к гнезду ножки анода Л1 через емкость 500-2000 пф.




Настройка конт>фа £,г на частоту /а и подгонка ширины полосы пропускания контура производятся так же, как это было сделано для контура Li. Аналогично настраивается третий контур. После этого ГСС вновь подключается на нход первого каскада, снимается полная частотная характеристика усилителя и при необходимости вводятся коррективы.

Настройка двухконтурных усилителей. Рассмотрим методику настройки Двухкоитурного усилителя с пом<едью ГОС и лампового вольтметра. ГСС подключается ко входу лампы Л) (рис. ХП1.65). Анодлампы Ля отключается от скемы и подключается к источиику анодного питания чч>ез небольшое (несколько сотен ом) сопротивлеине Ra, на котором ламповым вольтметром измеряется падение напряжения.

Сначала сильно шунтируется катушка ii (сопротивлением в 5-6 раз меньшим, чем Ri) а настраивается катушка Lt на с ответств>тошую частоту,

затем восстанавливается прежнее значение Rl н шунтируется вторичная цепь, а первичная цепь настраивается на нужную частоту. После восста новления ееличин шунтирующих со-протнвлеяий Rl н Ri регулируется связь до получения желаемой формы частотной характеристики. Иногда приходится Процесс настройки прово-дать несколько раз, изменять величн-ны шунтирующих сопротивлений прежде, чем будет получена желаемая полоса пропускания.

После настройки уснлнтетя веоб-xojMo вновь проверить, не возинкло лн самовозбуждение. Особенности настройки Т-каскадш. При настройке Т-каскада предварительно настраивается контур UCsCi (см. рис. Х1П.56) на частоту УПЧ fa (см. ряс. ХП1.57) *. Затем настраивается И1итур LC (во минимуму) па частоту fl. Особое внимание следует обратить на крутизну склона частотной X ар актер нсткки усилителя, в середине которой расположена несущая частота изображения. Чрезмерная крутизна этого склона вызывает белую окантовку слева от вертикальных черных полос и расплывчатость их справа. Слишком малая крутизна приводит к низкой избирательности. Оптимальной для принятой в СССР ПЧ является такая крутизна характеристики, при которой на частоте 34,25 Мац усиление уменьшается в два раза.

Крутизна склона частотной характеристики зависит от соотношения между ивдуктивностью Li и емкостями С3С4 контура, а также от степени его шунтирования.

Практические схемы усилителей промежуточной частоты. На рнс, К!П. 66 приведена схема УПЧ телевнзиониото приемника Темп . Конгуры i-uCgg, LyCii, Z,goC являются режекторными и предназначены д,тя создания большого затухании на несущм частоте звукового сопровождения.

На рис, ХП1.67 приведена схема УПЧ с Т-каскадом. В этой схеме Т-каскад в сочетании с одноконтурным каскадои обеспечивают равномер-

Рнс. XMI.65. Схема включения приборов для настройки полосового усилители с двухконтурной связью.

По новому стандарту f, = 31,5 Мгц, f j == 37,25 Меи. По старому стандарту

fi = 27,75 Мгц, =33,6 Мгц.



иую частотную характеристику в,пределах 5 н достаточно крутую характеристику среза (рис. XIII.68) при общем коэффициенте усиления около 600.

На рис. XIII.69 представлена схе:ла УПЧ унифицированного телевизора УНТ 47/59 с дифференциально-мостовым фильтром в первом каскаде

К сетке УПЧ

Сагтпат

Сигна/1. от УВЧ

цмпрпетана


оиггфБСттто

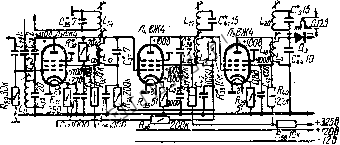

Рпс. XIII.66. Схема УПЧ телевизионного приемника <Темпэ.

Катушки i-ii - Z.20 наматываются на каркасах диаметром 9 .-,(,4 проводом ПЭЛШО 0,31; Li н - рядовая наглотка по 12 витков; L, и Lj,- то же, но Щ 14 витков; i.,B н £.,я; н Lj; L и L]j - двойная намотка соответственно по ГЗ. 12 и 13 витков. ЧастотынастроЯки контуров: L[j. L]s, С , - 30 Ыщ. i-iai-jj, Сц -- 34 Мщ;

1-18. £.19. См - 32 Мгц; UQu; UiC-c, LoC - 27,75 Mгi.

усиления и полосоБыми фильтрами во втором и третьем каскадах. Последний фильтр благодаря сильной связ]1 между контурами имеет двугорбую кривую (рис. XIII.70, а). Во втором каскаде связь между контурами меньше критической, поэтому его резонансная кривая одногорбая. Контур, образованный катушками L-,f Lan и емкостью Сщ - режекторный. Он



Рлс. XIII.67. Схема УПЧ с Т-каскадом.

Катушкн Li -1-5 намотаны нз каркасах диаметром 9 ж.; L, н содержат соответственно 12 и 10 внтков провода ПЭЛШО 0.33; Lg. - 18 витков провода пэл-1 6,1; LhLj-ио24 витка провода ПЭЛШО 0,33.

Предназначен для подавления несущей частоты изображения соседнего каг ]1ала, поэтому настроен на 30 Мгц. Частотная характеристика двух последних каскадов представлена на рнс. ХП1.70, б, а общая частотная характеристика УПЧ на рис. ХП1.70, е.

Представляет интерес еще одна схема УПЧ с дифференцкалыю-мо-стовым фильтром (рнс. XIII.71), отличакнцаяся тем, что в ней применена
