Для ослабления взаимных помех различных телецентров при дальнем приеме желательно сократить полосу пропускания УВЧ и приемн[ка в целом до 1,5-3 Мац. Прн таком сокрашеннн полосы дополнительно понижается уровень шумов, однако одновременно уменьшается н четкость изображения до 300-400 строк. Кроме того, при суженной полосе УВЧ для приема сигналов звукового сопровоадеиия требуется отдельный канал. Для дальнего приема телевидения используют высокораспо-тоженные антенны, связанные с приемником длинным кабелем, Вследствие затухзния сигнала в кабеле соотношения сигнал/шум па входе приемника у.ченьшается. В таких случаях целесообразно часть каскадов УВЧ, оформленных в виде отдельного антенного усилителя, устанавливать непосредственно на стойке антенны,

ПростейшнЙ способ переделки стандартного телевизора для дальнего приема заключается н сужении полосы пропускания УВЧ приблизительно до 2 Мгц за счет увеличения сопротивлений, шунтирующих входные контуры.

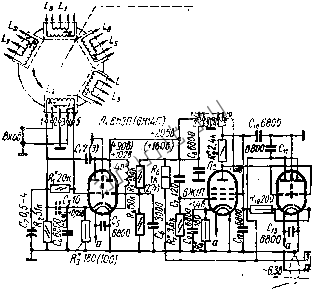

Схема дополнительного УВЧ, созданного иа базе блока ПТП-1, под-ключаелюго ко входу стандартного приемника, приведена на рис. Х1П.84. Гетеродин и смеентснь из блока удалены и на их месте смонтированы второй каскад УВЧ на пентоде Л% и катодный повторитель на лампе Лз.

Два варианта схемы параметрического усилителя, выполненного на транзисторе типа П403 и рассчитанного

на прием телевизионных сигналов I канала, приведены на рис. ХП1.85.

Такой усилитель подключается непосредственно на вход блока ПТК или иного входного устройства телевизора, настроенного на XII каилл, и обеспечивает усиление 8-10 дб (6-10 раз по мощности) при полосе усиливаемых частот 1,7-2 Мгц и мощности генератора накачки 0,2-0,3 вт.

Параметрический усилитель-преобразователь состоит из собственно усилителя п генератора накачки, в качестве которого может быть использован любой генератор синусоидальных колебаний, работающий в диапазоне 200-250 Мгц и имеющий плавкую регулировку выходной мощности от единиц до сотен милливатт.

Принимаемый сигнал поступает на входной контур усилителя LyCu усиленное напряжение разностной частоты снимается с части витков катушки контура, образованного катушкой £.з и паразитными емкостями С. Энергия накачки подается на нелинейную емкость через последовательный фильтр jLaCa, настроенный на частоту накачки (рис.ХШ. 85, а). В этом случае мощность накачки, необходимая для работы усилителя, составляет 20-30 мет.

В другой схеме (рис. XIII.85, б) усиление несколько повышается (в 1,5 раза), но при этом необходимая мощность накачки увечичивается до 200 мет. Индуктивная связь генератора накачки с параметрическим


Рис. ХП1.83.

Каскодная схема УВЧ.



усилителем осуществляется с помощью катушки Ls, расположенной на расстоянии 3-4 мм от катушки L3. В качестве нелинейной емкости используется p-rt-переход транзистора П403. Положение рабочей точки транзистора опреде.чяется отрицательным напряжением, снимаемым с потенциометра Rz на коллектор. Практически величина этого напряжения для различных образцов транзисторов типа П403 близка к нулю.

Усилитель можно соединить с блоком ПтК следуюшдм образом: среднюю жилу коаксиального кабеля, выходящего из блока ПТК, припаять к

I l-l7 /


2Юё CJOOO

., -... О

Snpsfi lufltwea питош Рис. XUI.S4. Схема дополнительного УВЧ на базе ПТП-i.

отводу катушки Ls усилителя, а конец энраиирующей оплетки кабеля на-деж]ю заземлить непосредственно около заземленного конца катушки.

Каркасы катушек Ii и L2 полистироловые диаметром 10 мм н длиной 40 мм с внутренней резьбой Мб. Подстраиваются катушки латунными сердечниками длиной 12 мм. Катушка Z-i состоит нз 16 витков голого медного провода диаметром 0,7 мм, отвод от о-го витка, считая от заземлениого конца. Намотка - принудительная с шагом 1,5 л.и. Катушка Lz содержит 5 витков голого провода диаметром 1,1 мм, намотка принудительная с шагом 5 мм. Катушка La бескаркасная, состоит из 2,5 вктков голого медного провода диаметром 1,5 .кл*, отвод от середины витков катушки. Диаметр иамоткк 16 мм, длина 25 мм. Катушка L3 подстраивается растяжением нлн сжатием витков, а также перемещением точки припайки к ней транзистора. Расстояния между осями катушек Li и La составляет 50л.ч, между катушками La и La - 20 мм,



Особое внимание следует обратить на отбор транзисторов П403, у которых параметры р-п-переходов позволяют получить эффект параметри-

ческого усиления.

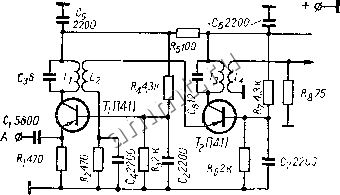

Схема антенного угалителя на траязнсторах типа П411, рассчитанного на прием телевизионных сигналов по III каналу, приведена на рис. Х1И.86- Коэффициент усиления усилителя 050ЛО 15 (по напряжению) при нагрузке 75 ом и полосе пропускания 4,5 Мгц (78- 82,5 Мгц). Полосу пропускания можно увеличить в два раза, усилив связь между каскадами. Усилитель имеет малый коэффициент нгума н со стандартным приемником обеспечивает чувствительность 15 20 мкв при соотношении спг-нал/шум, равном 5

Усилитель питается от отдельного выпрямителя (6,5-7 б). Ток потребления двух каскадов составляет 10 ма. Катушкн нарютаны на каркасах диаметром 6,5 мм виток к витку проводом марки ПЭЛШО 0,31, подстройка латунными сердечниками. Катушка Ci содержит 10 витков, L3 - 3 витка поверх катушкн L\, Ls - 6 витков, Li - 2 витка поверх катушки L3.

с350э тоз


Рис. XI 11.85. Схемы параметрических усилителей.

Преобразосатели частоты. Схема преобразователя на двойном триоде типа 6Н1П приведена на рнс. XIII.87. На левом триоде йюнтирован гетеродин, на правом - смеситель.


Но бходд тшбизора

Рис. Х1П.86. Схема аптепного усилителя на транзисторах.
