время как каскад с общим эмиттером в этом случае требуется перестраивать.

При расчете корректирующего фильтра следует учитывать выходную емкость транзистора (для приведеннмх схем 5 пф у транзистора П403 я 8 пф у транзистора П502) и емкость управляющий электрод - катод, мз-меренную при включенном кинескопе.

1%Щ0>100в

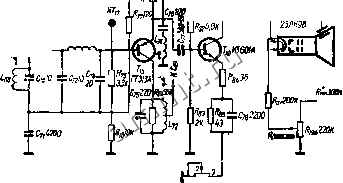

Рис. ХП1,37. Схема двухкаскадного видеоусилителя телевизора Юность .

При заданной полосе пропускания f усилотсля сопротивление нагрузки определяется по формуле

где Cg - выходная емкость транзистора в рабочем состояния.

Индуктивность дросселя Др1

а дросселя Дрз

Емкость, шунтирукмцая этот дрос<жль, равна 1,06 С, а емкость на>

грузки должна быть равной I .SCy. Если это условие не выполняется и емкость нагрузки больше i,6Cgjjj, то К коллектору транзистора следуегг подключить добавочную емкость, чтобы Сн= ЬбСц и выполнить расчет заново. При этом уменьшится величина R, а значит и усиление каскада.

На рис. ХП1.37 представлена схема двухкаскадного видеоусилителя телевизора Юность . Первый каскад усилителя (Т) работаегг по схеме о общим коллектором для сигнала изображения, селектора и схемы АРУ-Для сигнала звука нагрузкой является контур L, Сд, /?8о, настроенный



на частоту 6,5 Мгц. На эту же частоту настроен режекторный контур L, C-g. Выходной каскад (Tie) работает в режиме частичного ограничения синхроимпульсов, что позволяет получить больший уровень видеосигнала. Коррекции четкости телевнзионвтч} изображения в видессиянгелях.

Иногда телевизионное изображение воспринимается зрителем как недостаточно четкое. При этом зритель не

1,0-

б у

1,0-

R

Рис. X111.38. Иллюстрация методов обострения фронтов видеоимпульсов:

а - передаваемый импульс; б - корректируемый импульс; в - возможные формы корректирующих импульсов; г - видеоимпульс после коррекции.

столько замечает отсутствие мелких деталей, сколько размытость границ перехода от детали одной яркости к другой. Размытость границ переходов наблюдается при апертурных искажениях * и недостаточной ширине полосы пропускания телевизионного канала. В некоторых случаях можно добетьсч субъективного эффекта повышения четкости тйпевизионного изображения искусственными способами, не прибегая к расширению полосы пропускания телевизионного канала.

Один из способов искусственного повышения четкости изображения заключается в следующем. Допустим, что через систему с ограниченной полосой пропускания передается ступенчатый импульс (рис. XIII,а, а). В этом случае

Вход

/ело Jd-

Смеси-

чироВ

Выход

уйти

Рис. XIII.39. Блок-схема устройства для корректирования резкости границ деталей изображения в телевизионном приемнике.

topMa импульса на выходе приобретает вид кривой (рис. XIII,38, б), ели из этого импульса теперь сформировать одни из трех корректирующих импульсов, показанных на рис. XIII.38. в, а затем сложить с корректируемым (рис. Х111.38, 6), то результирующий импульс будет иметь вид одной из кривых (рис. а1П.38, г), у которых крутизна нарастания фронта больше, чем у исходного корректируемого нмпульса. Простейший корректирующий импульс может быть получен из исходного

* Апертурные искажения бозниквют вследствие конечной толщины электронного пучка в телевизионных трубках-



дифференцированием. Применяя более сложные схемы формирования, можно получить большую крутизну фронта.

Блок-схема устройства для корректирования резкости границ деталей телевизионного изображения в приемнике приведена на рис. XIII.39. Цепь задержки в этой схеме служит для того, чтобы уравнять время прохождения до смесителя сигнала изображения и корректирующего сигнала. Сложение сигналов может быть выполнено как в специальном смесителе, так и непосредственно на кииескопе.

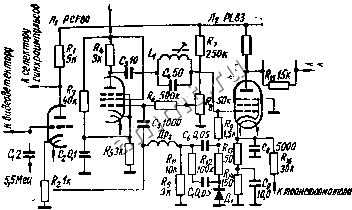

Рис. Х1П.40. Схема

корректора четкости телевизора eWeltspiegel-743 .

На рис. ХП1.40 приведена практическая схема корректора четкости, примененная в телевизоре Weitspiegel-743 . Видеосигнал, снимаемый с катодной нагрузки триодвой части лампы Ли через частотно-иезависимую цепь задержки подается на сетку выходной лампы видеоусилителя Л. Одно-вроенно высокочастотные составляющие видеосигнала поступают на сетку пентодной части лампыЛ!, Усиленные и продифференцированные в анодной цепи лампы Лг высокочастотные акггавляющие образуют корректирующий сигнал, который смешивается с видеосигналом на сетке лампы Лг после цепи задержки.

Степень усиления дифференцирующего каскада регулируется потенциометром R. Контур Lid представляет фильтр для промежуточной частоты звукового сопровождения в одноканальном приемнике (лампы Л\ и Л могут быть заменены подходящими отечественными, например, 6ФШ и 6П15П). На рис, XIII.41 приведена посуществу аналогичная рассматриваемой схема видеоусилителя с корректором четкости . Здесь коррекция осуществляется за счет подъема частотных характеристик усилителя в области высоких частот. Частотные характеристики схемы при трех различных положениях потенциолштра Ri приведены на рис. А1П.42. Схема однокаскадного корректора четкости, выполненного на лампе 6ЖЗП в виде приставки к телевизионному приемнику, приведена ка рис. XIII.43. В этой схеме сигналы смешиваются непосредственно на кинескопе. Видео-
