Itfjuuufjtu. f/u-j,iU4nvcu nuinutenun \rv.j

частоты и ыагннтострнкционного вибратора, преобразующего электрические колебания в механические.

Схема прибора приведена на рис. XX.25. Задающий генератор собран на лампе JIi, Рабочая частота генератора 18 кгц. Конденсатором Ci частоту можио плавно перестраивать в ]гределах 16-20 кгц. Усилитель мощности собран на лампе Л. В ее анодвую цепь включена обмотка возбуждения вибратора, измотанная ка каркасе диаметром 15 мм (длина намотки 120 мм, провод ПЭЛ 0,41, число витков 600). Внутрь каркаса помещен излучатель ультразвуковых колебаний - ферритовый стержень от обычной магнитной

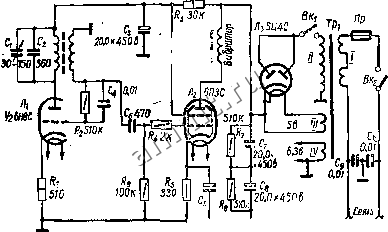

Рис. XX.25. Схема прибора для ультразвуковой очистки и промывки

деталей.

антенны. Вибратор подмагнячивается постоянной составляющей анодного тока лампы. При продольных колебаниях резонансная частота стержня

270 I

кгц,

где / - длина стержня, см.

На верхнем конце стержня закрепляется обжимкой металлический стакан емкостью 50 . л, в котором происходит проышка.

Прибор работает от сети переменного тона и потребляет 80 вт прн выходной электрической мощности 10-12 вт. Выпрямитель собран по однополупернодной схеме на лампе Лд, анодное напряжение равно 500 в.

Прибор для настройки пианино [15] позволяет производить на слух настройку клавишных музыкальных инструментов людям, не имеющим в этом достаточного опыта. Прибор состоит нз стабильного /?С-генератора звуковой частоты, настроенного на 12 фиксированных частот, соответствующих 12 полутонам первой октавы равномерно темперированного строя и уснлите.1Я НЧ, нагруженнога иа громкоговоритель.



Схема прибора приведена на рис. ХХ.26. /?С-генератор собран на транзисторах и Д по ыо-стоБой схеме с Г-обраэиьш фильтром в цепи положительной обратной связи. Для стабилизации амплитуды колебаннй генератора введена нелинейная отрицательная обратная связь (лаыпа накаливания Л,). Подключая к генератору переключателем Я] сопротивления различной величины Rl - Ri (в пределах 300-600 ом), можно изменять частоты генерируемых колебаний в соответствии с частотами нот первой октавы музыкального инстр>тйента. Точ-нан подстройка частоты генератора осуществляется подбором величин сопроти8лен!1Д резисторов Rl - а также потенциометрами - Rl2a новка режима генерации и номинальной амплитуды автога)-лебаннй осуществляется подбором сопротивлений реэисюров

Колебания ЯС-генератора через буферный каскад на транзисторе Га, собранном по схеме эмиттериого повторителя, подаются на двухкаскадаый усилитель НЧ, Выходной каскад jxh-лителя (ябран по диухтактной схеме. Для уменьшения нелинейных искажений и коррекции частотной характеристики оба каскада усилителя охвачены отрицательной обратной связью, напряжение которой со вторичной обмоткн выходного трансформатора Гр2 подается в цепь эмиттера первого каскад,) усилителя (транзистор Ti). Переходной трансформатор Tpi усилителя НЧ выполнен на пермаллое-вом сердечнике ШЗ X 6. Первичная обмотка имеет 2500 витков провода ПЭЛ 0,06, вторичная - 350-J- 350 витков провода ПЭЛ 0,06. Выходной траисфорыат(Ч) а)<ан иа сердечнике ШЗ X 6. Его ггервичняя обмотка имеет 450 + 450 витков провода ПЭЛ 0,09, вторичная -102 внтка провода ПЭЛ О 23. Нагружен усилитель на громкоговоритель 1ГД-9. Питается прибор от батареи Крона* напряжением 9 е и потребляет ток 25 ма.




Литература 671

На передней панели прибора укреплен громкоговоритель. Csajpt расположены потенциометры (/? - Яза) Д** точной подстройки каждой ноты в отдельности. На боковой ланели расположен переключатель нот Ui. Настройку пианино производят на слух по нулевым биениям между звуком прибора и инструмента.

Литература

1. Андреев И. Транзисторный прр для определения толщины по-крыгый.- Радио . 1961, Л 10.

2. К у л и к И. Индикатор влажности.- Радио . 1965, № 2.

3. А л и е в М. Толщиномер.- Радио . 1964, № 10.

4. Вдовикин А. Электронный измеритель уровня горючего в баке.- Радио . 1968, № 4.

5. С м о л я к А. Электронные реле уровня и давления.- Радно . 1965, № П.

6. В помощь радиолюбителю . Вып. 25. Изд-во ДОСААФ, М., 1966.

7. И с п у г а ЕС о в Е. Регулятор напряжения. - Радио , 1964, 2.

8. Буханеи Б.. ГаврнленкоП. Регулятор температуры.- Радио . 1965, № 9.

9. Красуицев Е. Транзнсторимй электротермометр. - Радно .

1965, № 4.

10. Сборник Лучшие ковструкцин 14 и 15 вьютавок твориествз раднолк>-

бите.чей>. М, Изд-во ДОСААФ, 1959. И. Т р о я я о в с к и и В. Трассонскатель - Радио . 1965, 1.

12. Глазин И. Транзисторный сигнализатор роения пчел,- Радио .

1966, № 4.

13 Осипов Л. Полевой прибор селекционера. - Радио . 1968, № 8.

14. Электронные приборы для народного хозяйства, библ. журнала Радио . Вып. 3, 1959.

15. Л а в р и и К. Прибор для настройки пианино - Радио . 1965, № 3.

16. Прибор для определения жирности молока.- Радио* 1963, № 4,
