Читальный зал --> Лентопротяжные механизмы Измерение сопротивлений 543 енйой интервал X (т - kUx), отпирающий генератор счетных импульсов. Чнсло этих импучьсов отсчитывается декадным счетчиком н фиксируется ш*фровой индикацией. Работа всех узлов прибора согласуется хроннзато-ром, обеспечивающим запуск фантастрона. гашение счета при обратном ходе л1шейяо-пада10Ш!его напряжения, сброс показаний счетчика. Узел указателя полярности и перегрузки служит дяя автоматической индикации поляр-}1ости постоииного напряжения и заполнения старшей декады. Для калибровки прибора используется внутренний высокостабильный источник постоянного напряжения. § 8. ИЗМЕРЕНИЕ СОПРОТИБЛЕНИЙ Метод вольтметра. Определение величины сопротивления производится с помощью вспомогательной батареи при известной величине входного сопротивления R вааьтметра. Сначала измеряют вольтметром напряжение Ui батареи; затем включают последовательно с батареей и вольтметром измеряемое сопротивленне Rx и снова снимают показания вольтметра £/2. Величину Rx определяют нз соотношения Такой метод достаточно точен, если Ui при измерениях не меняется. Метод вольтметра и амперметра позволяет определить величину Rx сопротивления, включенного пос.1едовательио в цепь с источником иапряження и регулировочным сопротивлением R. Вольтметром определяется паде-шге напряжения U иа R, а амперметром величина тока / в цепи. Тогда Омметры. По шкале омметра непосредственно отсчитывают величину сопротивления. На рис. XVII.19 приведена схема омметра с последовательным включением Rx- Нуль шкалы омов устанавливается при закороченных к.eiax Rx регулировкой вспомогательного сопротивления R. Включая между клеммами Rx ряд образцовых сопротив.теннй, можно отградуировать шкалу прибора непосредственно в омах. Шкала омов неравномерна; она растянута в начальной части и сильно сжата слева в области больших значений Rx- Применяя батарейку от карманного фонаря (4,5 в) и миллиамперметр чувствительностью 0,5 ми, можно измерять сопротивлегчя от единиц омов до нескольких сот килоом. Подбирая величину добавочных сопротивлений для многопредельного омметра, необходимо иметь в виду, что полезно используемой частью шкалы является диапазон сопротивлений от 0,1 до 10 ?д. При = R стрелка прибора будет находиться примерно на средине шкалы. На рис. XVII. приведена схема омметра параллельного включения Rx, применяемая для измерения малых величин сопротивлений - от единиц до сотых долей омов. При отключенном измеряемом сопротивления Rx, регулируя вспомогательное сопротивление R, устанавливают в щшя ток, при котором стрелка миллиамперметра перемещается на край шкалы. Эта точка по шкале омов соответствует величине i? == оо и обозначается со. Н)ль шкалы слева соответствует Rx= О, т. е. закороченному прибору. Подключая параллельно прибору ряд образцовых сопротивлений, можно нроградунровать шкалу н омах. Шкала неравномерная, сжатая в сторону больнгах Значений R. Величина регулировочного сопротивления R должна быть в -25 раз больше сопротивления рамкн прибора. Точность измерений сопротивлений омметрами составляет ±10%.

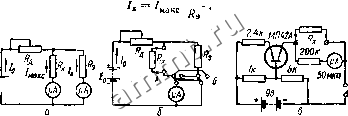

Рис. XVn. 19. Схема омметра с последовательным вк.1юче-ние*1 R. Рис. XVII.20. Схема омметра с параллель; ным включением R- Омметр с равномерной шкалой. Источник постояиного напряжения Eq питает пень из соединенных параллельно измеряемого сопротивления RK эталонного Ra (рис. XVII.21, а). Если при различных величинах Rx, соответствующих условию R < э, устанавливать постоянную величину тока через сопротивление Rx (например ток максимального отклонения микроамперметра / с), то величина тока протекающего через сопротивление /?э, связана линейной зависи.чостью с величиной измеряемого сопротивления:  Рис. XVn.21. Омметры с равномерной шкалой: а. б - с предварительной установкой постоянной неличины тока через Н: в - с вк.пючением в трэизисториый каскад с постоянноА величииоА коллекторного тока. В практических схемах (рис. XVII.21, б) используется один измерительный прибор, процесс измерения состоит из двух операций. Переключатель устанавливают в положение А и, регулируя потенпиометр Rд, уста-наачивают ток / с- Затем переключатель устанавливают в положение Б и снимают отсчет, При R = /?э стрелка будет на краю шкалы - это верхний предел измерения Rx- Нижний предел ограничивается максимально допустимой для источника величиной тока / , При переключении прибора нз положения Л в Б возникает погрешность, обусловленная некоторым изменением тока /ц. Эта погрешность обычно невелика (доли процента) и уменьшается при увеличении сопротивления ?д, Коммутируя эталонные сопротив.тенйя, можно получить многопредельный прибор. На рис. XVn.21, в приведена схема омметра с линейной шкалой для диапазона измеряемых сопротивлений до 20-25 ком. Сопротивление Rx включается в коллекторную цепь транзисторного каскада, собранного по схеме с общей базой. Коллекторный ток а данной схеме имеет практически К лаипавомд во/iimwmpy  Рис. XVи.22. Мостовые схемы измерения сопротивлений: Б - источник э.д.с. лЛ - индикатор ран-ноаесия моста с нулей по средние шкалы. Рис. XVII.23. Схема входных цепей ламповых омметров. постоянную величину, независимо от коллекторной нагрузки и напряжения на коллекторе. Поэтому напряжение на Rx, измеряемое стрелочным прибором, прямо пропорционально величине Rx- Мосты. На рис. XVII.22, а приведена простейшая схема уравновешенного моста постоянного тока. Индикатором равновесия моста (ток в диагонали моста равен нулю) обычно является микроамперметр или гальванометр. Если мост уравновешен, то Rx = При известном отношении- (ко- Ri Ri торое в многопредельных мостах выбирается кратным десяти) величина Rx определяется значением Ri. На рис. XVII.22, б приведена схема линейного моста. Отношение плеч Ri и i?2 отсчитывается как отношение длин отрезка проволоки, называемой реохордом, по которому перемещается ползунок. Мостовые схемы дают наибольшую точность измерения сопротивлений. Ламповый омметр. Ламповый (электронный) вольтметр постоянного тока измеряет постоянное напряжение, величина которого зависит от измеряемого сопротивления. Измеряемое напряжение создается в специальной входной цепн, которая вместе с ламповым вольтметром образует ламповый омметр. На вход вольтметра (рис. XVII.23, а) подается напряжение с измеряемого сопротивления где V - напряжение батареи; R - постоянное сопротпточир.
