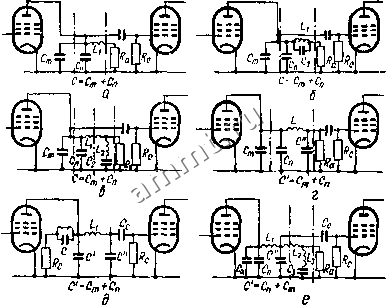

Читальный зал --> Лентопротяжные механизмы .Поскольку трудно сконструировать многокаскадный усилитель с такой полосой пропускания, применяют усилители с полосой от нескольких десятков герп н выше. Постоянная составляющая сигнала восстанавливается Б выходном каскаде усилителя. Для получения равномерного усиления в столь широкой полосе частот применяются усилители на сопротивлениях * с коррекцией частотных ха-рактер!стик в области высоких и низких частот. В широкополосных усили-щ телях обычно используются тетроды I или пентодл с большой крутизной характеристики, имеющие малые проходные емкости. Коррекция частотных характеристик Б области высоких частот. В области высоких частот применяются простые схемы коррекции с двухполюсниками и сложные схемы коррекция с ог аб аб ф  приведено несколько вариантов схем простой коррекции. Цифры на схеме Рнс. XIII.и.Частотные и фазовые характеристики усилителей с простой коррекцией: / - Для схемы на рис, XI] 1.10, а; 2 - для схемы на рнс. ХП1.10, б; J - для схемы на рнс. XIII.10, в: 4 - для схемы на рнс. Xni.io. г: Уснл11ваема<1 частота Частота, при которой 42.F-fi= R 0 d} указывают относительные значения сопротивлений отдельных элементов ка наивысшей усиливаемой частоте F3, при которых характеристики оптимальны в области высоких частот (за единицу принято сопротивление Z- емкости С на частоте F2, см. пример расчета). На рис. XIII. 1) приведены частотные и фазовые харантеристики указанных схем, из которых видно, что с помощью схем коррекции (рис. XIII.10, в, г) можно получить большее усиление на каскад при данной неравномерности частотной характеристики, однако при этом получаются большие фазовые искажения. Применяя для межкаскадной связи четырехполюсники, в которых паразитные емкости анодной н сеточной цепей разделены, .можно получить в 1,5-3 раза батьщее усиление на каскад, чем в схемах связи с двухполюсниками. Нз рис. XIII.12 приведены четырехполюсные схемы связи н рекомендуемые относительные величины элементов связи, дающие оптимальные характеристики (за единицу принято сопротивление емкости С на частоте fg)- На рис. ХП1,13 приведены соответственно частотные и фазовые характеристики этих схем. Из расслютрения схем на рис. XIII.12 видно, что необходимо иметь определенные соотнощения между емкостями С и С, что на практике не всегда обеспечтеается, поэтому полностью использовать преимущества схем сложной коррекция ие всегда возможно. * Анализ усилительного каскада с реостатно-емкостной нагрузкой гриведел вгл, IX  т=С/С Схемы, приведенные на рис. XIII.10 и XIII.12, лредставляют собой частные случаи общих схем фильтров низких частот и могут быть рассчн* таны по формулам, приведенным в гл. VI. Это легко уяснить, если перечертить их аналогично тому, как это сделано на рис. Х1П.14. Так, например, схемы простой коррекции, приведенные на рис. ХПМО, а, 6, могут быть представлены в виде Г-образного полуэвена фильтра низких частот фис. XIII. 14, а), в котором Сп представляет собой шунтирующую емкость полузвена, а является дополнительной емкостью, включение которой необходимо для выравнивания входного сопротив-ие-вия фильтра в полосе пропускания вследствие того, что фильтр нагружен ка характеристическое сопротивление (в данном случае R) только с одной стороны, Оптимальная частотная характеристика получается при да С . Аналогично, на рис XIII.14, б, в представлены в виде схем фильтров низких частот схемы простой коррекции, приведенные на рнс. XIII.10, в, е, а иа рис, XIII. 14, г, д, е - схемы сложной кор-рек1ши, данные на рис. Х111. 12, а, б, е. На рис. XIII.15 приведена еще одна схема .широкополосного усилителя с магнитной связью между катушками звеньев фильтра [ 14]. Фильтр включает полузвеио / для связи с уснлительиой лампой, полузвеио для связи с последующей лампой и полузвеио / ст= 0,6 для свизн с нагрузкой R. Сравнивая звено с Т-образным звеном типа т (рис. XIII.16), замечаем, что оно эквивалентно звену типа т с отрицательной индзктив-ностью (-Л-) в параллельной ветви, поэтому в этой схеме т всегда больше 1. в то время как дчя обычных звеньев яг < 1. Применение магнитной связи позволяет согласовать схему при различных соотношениях емкостей С и С , выбрать корректирующие элементы по величине мит1мальнон емкости (а не максимальной, как в других схемах) и за счет этого увеличить коэффициент усиления при данной ширине полосы. Включение промежуточных звеньев фильтра в схемах коррекции, например апалогич[[о тому, как показано на рис. XlI1.17j  Рис. XIII.12.- Схемы сложной коррекции видеоусилителей в области высоких частот. Hf 0,7 as f,o
at 0,2 as f,o 3,0 3.0 Рис. ХП1.13. Частотные и фазовые характеристики схем со сложной коррекцией: / - для схемы на рве. XIII.12. а; 3 - для схемы на рнс. X1II.12, б; 3 - длн р схемы на рис. ХГГГ.12. а;-=  Усиливаемая частота Рис. Х1П.М. Схемы коррекции видеоусилителей, представленные в виде схем фильтров низких частот. Частота, при которой /.nFjC
