Читальный зал --> Лентопротяжные механизмы -&5б  Усилитель импульсов на транзисторах Тэ, применен для более надежного опрокищавания ячеек Sa и Вз. Положительный импульс с выхода усилителя, имеющий некоторое запаздывание относительно восьмого входного импульса, подается иа базы транзисторов Г4 и второй и третьей ячеек счетчика, При этом транзисторы Т и Тд запираются, а соответ-  / 2 3 9 Ю ft Рис. ХП.78. функциональная схема декады с ключевыми связями {а) и временные диаграммы {6). J-1 1-L сгвующие ич транзисторы и Т5 отпираются. Затем счет продолжается нормально и после прихода 10-го импульса все ячейки снова оказываются g состоянии о . Таблица Xff.25 Состояние пересчетной схемы в зависимости от числа входных импульсов

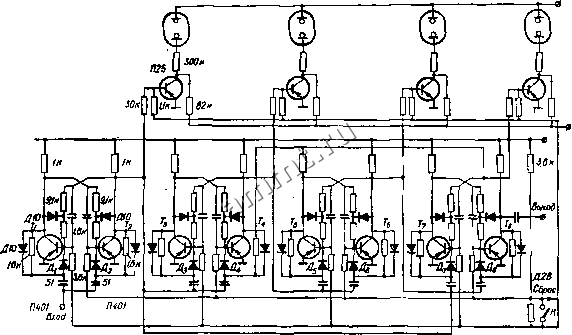

Лучшим разрешением и большей надежностью обладают декады, в которых запуск триггерных ячеек осуществляется с помощью логических ключевых схем (см. XIX гл.), В декаде, изображенной на рнс. ХП,77 и ХП.78, управление триггерами осуществляется с помощью ключевых схем Ki -(рис. ХП.78), выполненных иа диодах. Работу декады можно нроследнть, пользуясь табл. ХП.25 и BpeMeHnM.viH диаграммами рис. ХП.78, б, из которых видно, что до поступления на вход схемыседь-мого импульса включитель!!о декада считает как обычная пересчетнай схэ-ма, поскольку ключ К* (д4) открыт (в исходном состоянии транзистор Ti проводит). При этом импульсы, поступающие с выхода второго триггера через ключ /Ст (Д?) иа четвертый триггер не воздействуют, так как ключ ЛГ7 заперт. Ог восьмого импульса переходит во второе состояние ( 1 ) чет-еертый триггер, прн этом закрывается ключ К* (Д*) и открывается через ключ (д7) - четвертый триггер. Девятый импульс меняет состояние (О 11 только перпого триггера, а от десятого импульса возвращается в исходное состояние О первый триггер и через ключ /С? (Лт) - четвертый триггер. При последнем переходе в исходное состояние первого триггера ключ (д4) закрыт четвертым триггером, поэтому второй триггер не меняет состояний Таким обраюм, схема возвращается в исходное состояние после поступления на вход десяти импульсов. На основании сравнения временных диаграмм рис ХП.78 и рис. XII,75 и ХП,76 можно сделать вывод, что схема с ключевыми связями обладает лучшим разрешением по сравнению со схемой типа 16-6э. В ключевой схеме быстродействие определяется Вхоо  Ыдсбта Рис XII.79, Схема феррнт-транзисторной шресчетной декады. быстродействием ключей и достига*т десятых долей микросекунды для транзисторов типа П401-П403, Считывание показаний счетчика производится с помощью неоновых лампочек МН8, включенных в коллекторные цепи высоковольтных транзисторов П25, Веса лампочек, начиная с первого триггера, соответственно равны 1, 2, 4, 8, В ряде случаев декадные пересчетные схемы применяют для точного измерения времени, д.п:я высокоточного определения временных запаздываний между импульсами и др. В этих условиях к пересчетной схеме предъявляются жесткие требования по обеспечению минимальной фазовой нестабильности выходных сигналов счетчика, возникающей за счет изменения времени срабатывания триггерной ячейки при изменении питающих напряжений, параметров ламп, транзисторов, деталей схемы либо амплитуды запускающих импульсов. В зависимости от вида схемы такие нестабильности могут достигать величины единиц либо десятков микросекунд Одной из наиболее пригодных схем декадных счетчиков, обеспечивающих временную нестабильность выходных импульсов менее 1 мксек за время эксплуатации схемы, является декадная пересчетная схема на феррит-транзисторных элементах. Схема декады рис. ХП.79 состоит из последовательного соединения схем пересчета на пять и пересчета на два (транзисторы Tg, Г7). Б исходное состояние, когда сердечники / и б находятся в состоянии О , а все остальные - в состоянии 1 , схема устанавливается с помощью импульса, поступающего на вход сброса, Запускающие нмпульсы поступают на вход схемы, т. е. на обмотки / пяти сердечников. Первый импульс в сердечнике / вызывает перемагничиваяне, в результате чего в обмотке / наводится э. д. с, увеличивающая коллекторный ток транзистора Ti. Обмотки и / включены так, что создается положительная обратная связь.
