все входы одновременно поданы отрицательные нмпульсы одинаковой длительности и подан импульс запрета, то иа выходе схемы сигнала не будет, так как лампа откроется и зашуитирует остальные лампы.

Входы I -

Зеюрет

1 /?/Нп




Рис ХГУ 3. Логическая схеча НЕ - И.

Схема типа исключительно -ИЛИ. Логическая ячейка исключительна - ИЛИ представляет собой схему с двумя входами. На выходе схемы наблюдается сигнал при подаче входного сигнала только на один из входов.

НЕ *

Вшад

Рис XIX.4. Блок-схема логической ячейки типа исключительно - ИЛИ {и - НЕ).

Если сигналы поступают одновременно иа оба входа схемы, то выходной

импульс отсутствует.

Блок-схемы устройств, выполняющих операцию исключительно - ИЛИ. приведены на рис. XIX.4.

§ 2. РЕГИСТРЫ

Прн выполнении различньг? арифметических операции часто необходимо иметь устройство, называемое регистром, которое может хранить цифровой код сколь угодно долго до прихода нового кода [1], (4].

Для запоминания и хранения двоичного чнсла, состоящего из п цифр< можно использовать п двоичных схем (например, триггеров), расположенных в ряд.

Регистры с двоичными ячейками. Двоичное число можно представить последовательностью сигналов <1 и О . Принято считать сигналом <1>



наличие нмпульса, а сигналом О - отсутствие импульса в определенном временном интервале. Двоичная ячейка находится в состоянии О , если к моменту считывания числа на нее поступил сигнал СЬ, и в состоянии Ь, если поступил сигнал 1 .

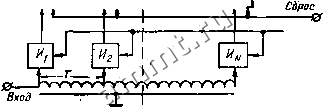

Одан из способов введения двоичного числа в регистр двоичной схе.чы иллюстрируется рис. XIX.5. Последовательность входных импульсов, представляющих некоторое число, поступает на линию задержки, имеющую ряд отводов, расположенных на расстояниях, равных интервалу времени Т между импульсами для случая, если бы число было составлено только из сигналов 19,

N Выходных наналод

/ 0

регистра.


Рнс. XIX.5. Блок-схема Л-разрядного регистра на триггерах

В моменг поступлевия последнего вмпульса последовательности на отводах линии задержки одаовременно вмеются сигналы I либо О , соответствующие коду числа. Подав в этот момент импульс регистра на схемы И, переносят число двоичного кода на триггеры.

Регистр может быть очищен импульсом Сброс ,

Сдвигающий регистр. В цифровых системах часто бывает необходимо перейти от последовательного представления нмяу.чьсных кодов к параллельному. Схема, выпачняющая такое действие, называется сдвигающим регистром. Сдвигающий регистр накапливаег информацию таким образом, что последовательность входных импульсов, представ,1яющая число, может быть считана параллельным способом.

Сдвигающие регистры состоят из триггерных каскадов, соединенных так, что при подаче нмпульса сдвига одновременно на все каскады каждый отдельный каскад переходит в состояние, в котором находился предыдущий каскад до подачи сигнала сдвига.

Блок схема сдвигающего регистра, выполненного на статических триггерах, приведена на рис XIX 6 Выход одной ячейки соединен со входом следующей через Линии задержки ЛЗ. Величина задержки значительно меньше интервала времени между импульсами. Последовательность им-пу.чьсов, представляющая код числа, пост>пает на ячейку наибольшего разряда регистра, В качестве сдвигающих импульсов используется непрерывная последовательность Импульсов, расстав,тениых таким образом, что они располагаются примерно посредине между импульсами, представляющими входное число. Сдвигающие импульсы всегда переводят двоичные ячейкн в состояние О Связь меЯсду ячейками такова, что последующая



двоичная ячейка срабатывает только в том случае, если предыдущая ячейка переходит из состояния 1 в состояние 0>. Импульс, получающийся в результате этого перехода, переводит следующую двоичную ячейку в состояние 1 . Линии задержки необходимы для того, чтобы разделить во временя сдаигающие импульсы и импульсы, возникающие во время опрокидывания триггера и используемые для запуска последующей триггерной ячейки.

От Ьысшеее 0-1-

г, 1

Вых< (кгистра

Итутсы cdSiiza

Рнс. XIX.6. Блок-схема сдвигающего регистра.

С помощью указанного способа записи и сдвига, освобождающего место дчя следующего импульса, входное число фиксируется в регистре.

Для считывания показаний регистра необходимо, чтобы сдвигающие н.мпульсы продолжали подаваться после окончания поступления импульсов числа. При Этом на выходе регистра появится первоначальное число.

Операция сдвига чнсла может быть выполнена и в регистре на динамических триггерах (см. § 6 гл. XII). Каждая ячейка этого регистра

От оысшвго разряда

Ишшьсы

, сдбига

й-гт

Выход

дг,

Рис. XIX.7, Блок-схема регистра на динамических триггерах.

(рис. XIX.7) состоит из динамического триггера ДГ, который имеет общий вход для сдвигающих импульсов. В зависимости от состояния О либо 1 , в котором находится предыдущий (слева) триггер, тактовый импульс nocTj.-пает на левый (первый) либо на правый (второй) входы динамического триггера. Таким образом, каждый сдвигающий импульс как бы передает код высшего разряда в код низшего разряда, т. е. происходит сдвиг всего числа на один разряд.
