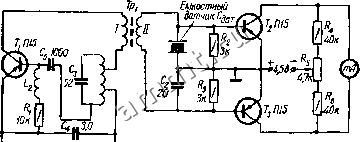

Рис XX.13. Схема прибора для определения жирности молока.

акуд объемом 1 см, в который помещены две металлические пластинки,

являющиеся обкладками конденсатора. Заливаемое в сосуд молоко сложит диэлектриком.

Схема прнбора приведена на рис. XX 13. Он состоит из генератора высокой частоты 1 Мгц и измерительной мостовой схемы с емкостным датчиком. Генератор высокой частоты собран на транзисторе по трехточечной емкостной схеме с общим эмиттером. Напряжение ВЧ подается через трансформатор на делитель, состоящий из емкостного датчика Сдат и конденса тора постоянной емкости Са-

Емкость Са выбирается равной емкости датчика Сдах, заполненное молоком с жирностью, равной двум жироеднницам.

Мост измерительного устройства образован транзисторами Tj, т3 н сопротивлениями R, Rq. Источник питания включен в одну диагональ

Транзисторы Ti и вместе с двойном Т-образным мостом в цепи отрицательной обратной связи образуют избирательный усилитель. Два каскада из Транзисторах и Tj обеспечивают последующее усиление сигнала. На выходе усилителя включен высокоомный телефон тина ТОН-2. Питание приемника осуществляется от батареи КБС-Л-0,5, ток потребления 4-5 ма.

Монтаж приемника выполнен иа узкой гетинаксовой плате, закрепленной с помощью шпнлек внутри виннпластовой трубки диаметром 24 мм, служащей держателем корпуса магнитной антеняы. Антенная катушка намотана на ферритовом стержне Ф-600 размером 140 X 8 jmjK н содержит девять секций но 200 витков провода ПЭЛШО 0,15; намотка типа Универсаль . Антенная катушка помещена в корпус, который крепится к виннпластовой трубке Корпус с магнитной антенной может поворачиваться OTHOCHTCjibHO держателя на угол до 120 . В верхней части держателя расположена коробка для батареи КБС и телефонные гнезда.

§ 7. ЭЛЕКТРОННЫЕ ПРИБОРЫ ДЛЯ СЕЛЬСКОГО ХОЗЯЙСТВА

Прибор для определения жирности молока [16]. Действие прибора основано на зависимости ди9лект(>и ческой постоянной молока от степени его жирности. Емкосгяы!! датчик представляет собой небольшой стеклянный



Электронные приборы для сельского хозяйства 661

моста, стрелочный прибор - в другую. При равенстве емкостей Сдат н мост балансируется переменньш сопротивлением (стрелка на нуле шкалы). Если датчик Сдат заполнен молоком, жирность которого отличается от двух жироединиц, то баланс моста нарушается и по отклонению стрелки можко судить о жирности молока.

Катушка контура генератор1 ВЧ наматывается на сердечник СБ-5 и содержит 180 витков провода ПЭШШО с огводом от 45-го и 90-го вятков. Трансформатор Тр выполнен на ферритовом сердечнике типа Ш-9; обмот-

Т,т36 TjPKt TsPt

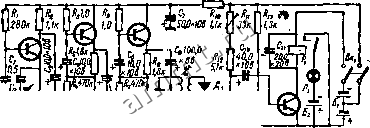

Рис, XX.14. Схема сигнализатора роения пчел.

ка / содержит 30 внтков провода ПЭЛ 0,25; обмотка - 210 витков провода 0,12, Прибор питается от батарей типа КБС-Л-0,5. Потребляемый ток 30 ма. Вес прибора 0,5 кг.

Сигиадизатор роения вчея (12). Обычно из улья слышно беспорядочное гуденне, состоящее нз звуков разных частот в диапазоне 100-шО гц. В период роения жужжание пчел становится монотонным - частотный спектр сосредоточивается в узком диапазоне 200-280 гц. Описываемый сигнализатор роении основан на наличии указанных раз,тнчнй и позвачяет предупредить потери рабочих пчел.

Схема прнбора приведена на рнс. XX.14 Он представ.чяет собой селективный усилитель со световым сигнальным выходом. Звуки, издаваемые пчелами, улавливает микрофон М, включенный на вход трехкаскадного селективного усилителя на транзисторах Tj-Т. Благодари резонансным контурам LjCz и LC настроенным на частоту 240 гц, усилитель в целом имеет подъем усилении в полосе частот 200-280 гц. Напряжение звуковой частоты с катушкн связи 1з, выпрямленное детектором Д, подается на схему релейного выхода, собранную на транзисторах Tg, Т,.

В исходном состоянии транзистор Те открыт, а транзистор закрыт. Положительное напряжение с детектора Д, приложенное к базе транзистора Ti, закрывает его и транзистор Г, открывается. При этом срабатывает реле Pi, контакты которого включают сигнальную лампу.

Режим транзистора Т регулируется потенциометром йц- Реле Pj за-шунтировано конденсатором Cj, для исключения ложного срабатывания. В приборе использован микрофон типа ЛЩ-ЗЗА с етпротавлением катушкч БОо.и и реле типа РЭС-10. Сигнальная лампа вмонтирована в корпус микрофона так, что во время работы она видна пчеловоду. Монтаж выполнен печатным способом на плате 130 X 100 лл. Размеры корпуса прибора 230 X 100 X 85 лш.



ТгШг unms s,


го fl П t лгя


Рис. XX.15. Схема прнбора для измерения сопротивления растительных тканей.

изводится по мостовой схеме. Плечи моста образуют резисторы Rj (илн Rg) и измеряемое сопротивление Zx. Мост питается переменным напряжением частотой 10 кгц, вырабатываемым генератсом, выполненным на транзисторе Г, по схеме с нндуктивной обратной связью. Балансировка моста производится с помощью потенциометра /?з, индикатором баланса служит малогабаритный мнкроамперметр типа М-495 со шкалой О-50 мка. Напряжение разбаланса моста через согласующий составной транзистор Та- 3 подается на усилитель низкой частоты, выполненный на транзисторе Ti, и через трансформатор Гра на измерительный прибор. Отсчет сопротивления производится по дисковой шкале, насаженной на ось потенциометра со стрелкой указателем. Переключатель Ui позволяет использовать две шкалы для отсчета малых и больших величин сопротивлений.

Трансформат(ф Тр, выполнен на ферритовом кольцевом сердечнике (внутренний диаметр 17 мм, наружный ЗбТил). В качестве трансформатора Tp-i использован выходной трансформатор от приемника Спидола . Прнбор питается от батареи КЬС-Л-0,5, ток потребления прибора 6-8 ма. Во избежание неправильного подключения батареи к прибору введен диод Д- Электроды, вводимые в растительную ткань, представляют собой две иглы, изготовленные из нержавеющей стали. Онн закрепляются в пластмассовой шайбе и изолируются друг от друга эпоксидной смолой. Расстояние между иглами 3 м.н. Провода, припаиваемые к иглам, подсоединяются к штепсельной вилке, вставляемой в гнезда прнбора.

Сердечники катушек - набраны из перыаллоевых пластин Ш-8, толщина набора 6 Л1Л1, воз;шный зазор 0,5 мм. Катушкн и £3 имеют по 2000, а катлшка £з - 800 витков провода ПЭЛШО 0,1. Отвод у катушки ijj сделан от 600-го витка. Питание прибора от четырех батарей КБС-Л-0,5.

Прибор для измерения сопротивления тканей растений [13]. Комплексное сопротивлеине переменному току низкой частоты нормально-функционирующей растительной ткани является характеристикой морозоустойчивости растений, например, винограда, плодовых деревьев и декоративных растений. Чем выше комплексное сопротивление ткани, тем выше морозостойкость растения.

Схема измерителя модуля комплексного сопротивления растнтельвой ткани приведена на рис. лХ.15. Измерения сопротивления ткани про-
