Читальный зал --> Лентопротяжные механизмы Состояние пжсчетявй схемы в заикимостн от числа входных нмпульсов Таблица ХП 2i

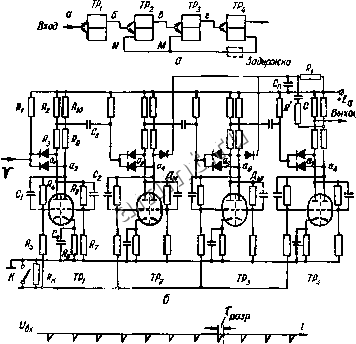

шийся до этого времени в состоянии О , переходит в состояние 1 . При этом дифференцированный отрицательный перепад напряжений, пройдя че-pai диоды Дд, и Лд,изменитсостояния второго и третьего трнггеров( 0 - 1>), что эквивалентно добавлению по входу схемы: 2+4=6 импульсов. Таким образом, после поступления восьми импульсов на вход, схема находится а таком же состоянии, как обычная двоичная пересчетная схема после прихода 14 импульсов. С приходом последних двух импульсов (9-го и 10-roj схема возвращается к исходному состоянию и с ее входа снимается сигнал, соответствующий десятому импульсу на входе. Из временных диаграмм рис. Хи.75,вможно увидеть, что для надежной работы схемы сигнал, поступающий с TPi через диоды и Дд должен быть несколько задержан, дтя того чтобы с приходом 8-го импульса второй и третий триггеры успели вначале перейти из состояния О н состояние а затем опять в еО . Задержка должна быть несколько больше разрешающего времени триггера. В схеме рис, ХП.75, б эта задержка выполнена с помощью интегрирующей цепи, состгуящей из сопротивления R и паразитных емкостей С. Указанная пересчетная схема может быть выполнена на лампах типа 6Н1П; данные элементов схемы следующие: = 22 ком, /?j = 15 ком, Нз = 5,1 ком, Ri = 0,2 Мом, = 0,1 Мом, R = 10 ком, Rj = 0,1 Мом, Ra = 0,2 Мом, Ra = 5,1 ком, R = 15 ком, R = 0,51 Мом, R = 10ч-30 ком (подбирается при наладке схемы), С\ = 51 пф, = 51 пф, Ct = = 100 пф, С= 100 пф, диоды типа Д2Е. Данные элементов схемы для нсех ячеек одинаковы. Оптимальная величина анодного напряжения подбирается экспериментально {Е 230 -г 300 в). На рис, XII.76 приведена аналогичная декадная перссчетная схема, выполненная на транзисторных триггерных ячейках. Импульс обратной связи, снимаемый с четвертой ячейки, усиливается двухкаскадным усилителем Тд, 7*15, и поступает на вторую и третью ячейки триггера, В исходное состояние схема устанавливается с помощью ключа л, при этом правые транзисторы всех триггерных ячеек отпираются, а левые - запираются Такое состояние схемы соответствует положению <0 всех тряг-герных ячеек. Работа приведшнов транзисторной декадной схемы происходит аналогично ранее рассмотренной ламповой схеме. В отличие от триггерных Выход  Рис X 11.75. Декадное пересчетное устройство с дополнительными обратными связями типа 16- 6в: а ~- функциональная схеив, б - принципиальная схема; а - временные диаграммы. двоии]ых ячеек на лампах, здесь при запирании правого (выходного) транзистора каждой ячейки на его коллекторе образуется не положительный, а отрицательный перепад напряжения. Этот перепад напряжения не должен вызывать опрокидь[Вания следующей ячейки, поэтому диоды в цепях запуска включены так, чтобы ие пропускать отрицательный перепад напряжения. 0,47 f!,3 47A 07 0J5 Q/i7 0/i7 0,15 dodftye импулйст f 234 56789/0 ТГПТТТГГГ J-L h r 1 hj 1=---: 0,15 . JJe. QJ5U L Ц3.3 - Выход Ofi? ф5 Рнс. ХП.76. Десятичный счетчик на транзисторух: а - схема: б - графики напряже-tana яа коллекторах выходных ряшнсторов вчеек.
