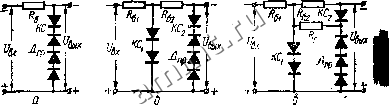

Рис. XV.14. Схемы параметрических полупроводниковых стабилизаторов

напряжения.

В этих схемах термокомпенсацию всегда целесообразно осуществлять только во втором каскаде, так как при этом можно значительно увеличить г1оэффициент стабилизации первого каскада и, следовательно, всего CTa6is-лнзатора. Результирующий коэффициент стабилизации двухкаскадного ППС равен произведению коэффициентов стабилизации первого и второго каскадов. Выходное сопротивление определяется выходным сопротивлением второго каскада.

В ППС, собранном по схеме, приведенной на рис. XV.14. в, через р-п-переходы, вгшюченные в прямом направлении, пропускается дополнительный ток. При этом уме![ьшается их прямее динамическое сопротивление и вследствие этого увеличивается коэффициент стабилизации и снижается вь£ходное сопротивление. Дсстовнством этой схемы является возможность плавной регулировки термокомпенсацпи. недостатком - снижение к. п. д.

Однокаскадный ППС без термокомпенсации рассчитывается в следующем порядке.

1. Определяется пределмое значение коэффициента стабилизации

пред =

(1 - O.OUi)

где - выходное напряжение, в; 1 - максимальный ток нагрузки, а\ свшн - минимальное значение тока КС, а; - динамнческое сопротивление КС, ом; Ai - допустимое относительное снижасие входного напряжения от номинального, %. Для КС типа Д808 - Д813 величина /j. имя бирается равной 5-7 ма, величины /?л приведены в табл. VIIL33. При

направлений, или германиевые диоды типов Д7А-Д7Ж-Их качичесгао выбирается в зависимости от типа и количества КС, включенных в обратном направлении. Используя простейшую схему ППС, можно получать стабильность вь£ХОДного напряжения не лучше 0,1% (без термокомиенса-ции) при изменении входного напряжения на ±10%. Термокомпенсаго*я ухудшает стабильность в 2-4 раза. Стабил[ ность уменьшается также при увеличении тока нагрузки и допуска на уменьшение входного напряжения. Выходное сопротивление такого ППС составляет б-10 ом (без термокомпенсации) и 25-40 ОЛ при термокомпенсаций.

Если необходимо получить более высокую стабильность пыходного напряжения (0,01% при изменении входного напряжения на ±10%), то необходимо использовать двухкаскадные схемы ППС (рис. XV. 14, б к в).

последовательном включении нескалькнх КС величины их динамических етпротивлений суммируются.

Величина /Спрд должна бьггь больше веобходнмого коэ4ф1циента стабилизации Ксг не менее чем в 1,3-1,5 раза. Если это условие не выполняется, то следует перейти к двухкаскадной схеме ППС.

2. Определяется необходимое входное напряжение

(1-0.01А,)(

3. Рассчитывается величина сопротивления балластиого резистора

D </вх(-0,01й1)-С/вьи о

о--[ л, I- - *>вых.

н -г с.МИН

где Rbuk - выходное сопротивление источника (выпрямителя и фильтра).

4. Определяем максимальный ток КС

; / Ml -Г Л.1 0.01 (.+ й,)/Спред

с.иакс~смив и н мнн *т-(,н-гсмви) 0,01uj)Kcr

где н.иин - минимальный ток нагрузки; Дг ~ допустимое относительное повышение входного напряжения, %. Если ППС рассчитывается на постоянную нагрузку, то /н,м н = /н.

Величина Iygy. должна быть меньше допустимого тока для данного типа КС (табл. V11I.33). Если это условие не выполняется, то при заданных требованиях ППС выполнить нельзя.

Пример. Рассчитать стабилизатор по следующим данным: 1/выи да 10 й, /н = 5 ч- 15 т, Кст > 30, Дх = Да = 10%, Квых = 40 ом.

Выбираем стабилитрон типа Д810 с напряжением стабилизации 10 в (табл. VII!.33) и принимаем .увн смин 5. адинамическое

сопротивление /?д = 12 ом.

10(1-0,01.10) Л- ,.д 46

(15 + 6) 10-. 12 - = -3>-

(1-0,01.10, (.-§)

3. Re=?iiLziWi iari£ 4o=9oo ..

(15 4-5)10-

< с. а с = 5+16-5 + (15+5) °;°1о°ьД/зО = 22 <2в .

В ППС, предназначенных для работы в интервале температур, следует вводить температурную компенсацию напряження КС. Напряжение стабилизации КС типа Д808 -Д813 при повышении температуры возрастает (положительный температурный коэффициент). Поэтому для компенсации можно последовательно включать в прямом направлении КС или германиевые даоды типовД7.\-Д7Ж- Температурный коэффициент таких компенсирующих элементов отрицателен и сильно зависит от величины тока чер них. Следовательно, вначале можно осуществлять температурную компен-

сацию приближенно, аыбрэв КС н компенсирующие диоды, а затем точно - пропуская дополнительный ток через компенсирующие диоды (рис. XV.U.e). Обычно для термокомпенсации последовательно с одним КС типа Д808, включенным в обратном направлении, включают в прямом направлении 2- КС нлн германиевых диода типовД7А-.Д7Ж. Дополнительный ток через компенсирующие элементы составляет от 5 до 15 ма.

Транзисторные компенсационные стабилизаторы (ТКС) - это стабилизаторы, у которых в качестве регулирующих и усилительных элементов используются транзисторы, а в качестве источ-

------------я

T n20i

Я, 150

Рис. XV.I5. Схемы простейших транзисторных стабилизаторов

напряжения.

иика опорного напряжения -ч КС. Простая схема ТКС приведена на рис. XV, 15, а. Регулирующий транзистор Ti включен последовательно с нагрузкой. В качестве регулирующих следует выбирать транзисторы, которые могут пропускать ток, равный максимальному току нагрузки. Коэффициент усилении по току и сопротивление коллектора этого транзистора должны быть возможно большими. Транзистор Ti, на котором собирается усилитель постоянного тока, следует выбирать с возможно большими коэффициентом усиления по току и сопротивлением коллектора и с возможно меньшим обратным током коллектора. Ток через делитель -Rt следует выбирать в несколько раз больше тока базы усилительного транзистора, а напряжение на резисторе Ra - приблизительно равным напряжению на опорном стабилитроне КС. Для повышения коэффициента стабилизации можно ввести компенсирующую связь (на рисунке показана пунктиром). Величина сопротивления R выбирается равной нескольким килоомам и уточняется экспериментально прн наладке стабилизатора. Величина сопротивления Ri обычно лежит в пределах от нескольких сотен ом до нескольких хнлоом. При увеличении сопротивления Ri растет коэффициент стабилизации, но снижается максимальный ток нагрузки.

Для повышения коэффициента стабилизации в качестве регулирующих элементов ТКС можно применять составные транзисторы (рис. XV.15,6), а также многокаскадные усилители постоянного тока. Используя составные TpaF[3HCTopbi, можно в усилителе постоянного тока применять маломощные приборы (например, твпа П13-Шо н др.) для управления ммд-иыми регулирующими транзисторами тнпа П4 нли П207-П210. Для обеспечения нормального тока КС в схему на рис. XV.15, б введен резистор Rr-

Основным источником нестабильности ТКС являются колебания температуры, вызывающие изменение опорного напряжения и напряжения базы усилительного транзистора. Существенное значение имеет также нулевой ток /щ, уснлнтельного транзистора. Значительную нестабильность
