импульсы

для гашения обратного хода

Отклоняющие тшушни


Частота кадроб

Линейность кадроб

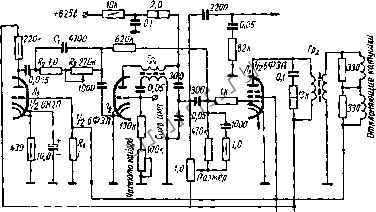

Ряс. XIII.144. Схема блока кадровой развертки для кинескопов с углом отклонения 70.

Гр, - трансформатор блоквнг генератора кадров, собран ыа сердечнике из стали Э310-0,35 сечением 10 X 12 мм, акодиая обмотка - 1400 витков провода ПЭ.1 0.08, ЗаО ом, сеточная - 27D0 пчтков провода ПЭЛ 0,08, S00 ом; Тр ~ трансформатор выходной кадровый (ТВК), собран на сердечкине вэ сталв 9il0-0,35 сечением 16 X 32 Л*, первичная обмотка 5000 витков провода ПЗЛ 0,1, 1360 он, вторичная - 192 внтка провода ПЭЛ 0,51, 1,9 оя.

кинескопа


>%$ 20060 0*22Чд

Рис. Х1П.145.Схема генератора кадровой развертки для кинескопов с уг лом отклонения 110 .



Развертывающие устройства 26

импульсов обратного хода стабилизированной строчной развертки германиевым диодом.

На рис. Х1П,147 приведена схема генератора кадровой развертки унифицированного телевизора 2-го класса, в которую введены элементы стабилизации размера изображения по втикали. Термистор Rfi типа СТЗ 2,7-3,3 ом компенсирует изменение активного сопротивления отклоняющих катушек при прогреве. Варистор Rj служит для стабилизации анодного напряжения блокинг-генератора. Варистор СН1-1-560, включек-

ИтупьС С Обмотки

строчного транс-

la-.,

1000

форматора R.zsT Д-зЛУЖ

*W580-CZ] t ►[ I-IЛ-

Стбипизи- Шк p jL Mr

роВанное

1дии 0- ампульс


ПК 150H


шл1 t¥


Rst 3300 LO

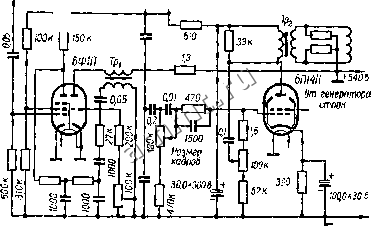

Pkc. XI11.146. Схема генератора кадровой развертки телевизора Волна ; трансформатор Тру - собран на пластинах УШ-Ю в УП-10 внахлестку, ширина пакета 15 мм, обиотки намотаны проводом ПЭЛ 0,08- первичная 1470 внтков, вторичная - 2835 внтков, трансформатор 3pg,2 собран на пластинах УШ-16 в стык с зазором, ширина пакета 32 мм, первичная обмотка содержит 3000 витков провода ПЭ1 0,12, вторичная - и6 витков, два провода ПЭЛ 0,47 к ПЭЛ 0,23

в параллель.

ный параллельно первичной обмотке ТВК, служит для ограничения амплитуды нмпульса обратного хода с целью предохранения от пробоя выходной лампы и обмотки трансформатора.

В схеме, приведенной на рис. XIII, 148, для лучшей стабилизащш применена допатнительвая цепочка обратной связи с анода выходного каскада, в которую включен варистор Удц, обеспечивающий изменение глубины обратной связи при колебаниях питающих напряжений. Схема обеспечивает стабилизацию размеров изображения в пределах ±1.5% при изменении напряжения сети на ±10% и примениется в высококачественных телевизорах 1-го класса.

Схема генератора кадровой развертки, состоящего из задающего блокинг-генератора на транзисторе и двухкаскадного усилителя пилообразных колебаний, приведена на рис. XIII.149, Оконечный усилитель собран на транзисторе Гз. Связь выходного каскада с отклоияннцимн

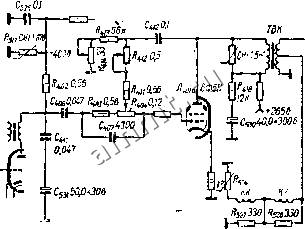

Ряс XIII 147. Слеиа генератора кадровоч развертки унифицированного телевизора 2-го класса

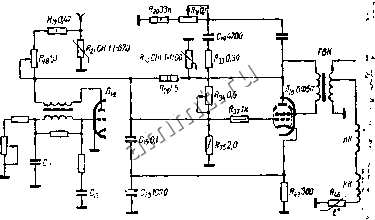

Рис. XIII.148. Схема генератора кадровой развертки повышенной ( стабильности. * *

катушками - автотрансформаторная. При использовании отклоняющей системы от телевизора Знамя схема обеспечивает развертку на трубке 18ЛК5Б. Для линеаризации пилообразного тока усилитель охвачен отрн-пателььой обратной связью.

На рис. XIII 150 приведена схема кадровой развертки телевизора Юность , Выходной (Где) и промежуточный iXs) каскады охвачены поло-
