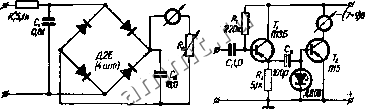

Читальный зал --> Лентопротяжные механизмы чуаствнтельшсть индикатора. Максимальная ее величина (при Rt - 0) составляет около 5 #. Время яятеграцни индикатора определяется постоянной времени Ca(i?a+ Лд), ( Де Rs. - прямое сопротивление диода. Время обратного хода указателя (затемненного сектора на экране лампы) в исходное положение примерно равно произведению емкости конденсатора Св и сопротивления резистора R. Диоды следует выбирать с большим обратным сопротивлением. Вместо лампы типа 6Е1П можно использовать лампу типа 6Е2П. Схема индикатора уровня записи* приведенная на рис. XIV.39, б применена в магнитоле Миния-З . В ?той схеме лампа типа 6ЕШ вьшол- гзоб   Рис. XIV 39 Схемы ипд11каторо8 уровня записи с электронно-оптическимк указателями. няет две функции: усиливает контролируемый сигнал и указывает его уровень. Сигнал подается через цепь RiCi, RCi, предназначенную для фильтрации колебаний генератора подмагничивания, проникающих на выход усилителя записи. Дтя магнитофонов, в которых записывающая головка подключена к выходу усилителя через фильтр-пробку, цепи Rid и CiR можно исключить. Потенциометр позволяет регулировать чувствительность индикатора. Дли устранения мерцания секторов лампы 6ЕШ между основным анодом и анодом кратера включен сглаживающий конденсатор С*, а Д.ПЯ Повышения чувствительности инд]1катора-резистор Rg. Резистор Rs замыкает цепь диода по постоянному току. Если резистор R заменить диодом, то получится детектор с удвоением напряжения. Чувствитель-ноЛь Индикатора увеличится Время интеграции индикатора, собранного по схеме на рис. XIV.39, б, в основном зависит от прямой проводимости днода, сопротивления резистора R и емкости конденсаторов С Cs, Cg и Cj. Время обратного хода индикатора определяется сопротивченнем резистора R и емкостью конденсатора С7 Основные данные индикатора уровня записи, выполненного по схеме на рис. XIV, 39,6. следующие: время интеграции 200 мсек, время обратного хода 1,5 сек, чувствительность 0,5-2,5 а, неравномерность частотной характеристики не более 2 Л5 (в диапазоне частот от 40 до 16 ООО гц). Схемы индикаторов уром1я записи для транзисторных магиитофо-иов. в транзисторных магнитофонах применяются индикаторы уровня записи со стрелочными указателями. На рис. XIV.40, а приведена схема индикатора уровня записи, состоящего из фильтра RiCi, детектора и стрелочного указателя. Фильтр препятствует прохождааню колебаний высокочастотного генератора подаагиичивавин. Детектор собран по мостовой схеме. Чувсткительнос1Ъ такого индикатора тем больше, чем выше чувствительность стрелочного указателя (гальванометра) и чем меньше сопротивление резнстора i. При уменьшения сопротивления резистора Ri снижается входаое сопротивление индикатора, и, следовательно, повышается потребляемая им мои],ность. Чувствительность индикатора уровня можно повысить, включив на его входе усилитель мощности, например, каскад с общим коллектором.  Рис. XIV.40. Схемы индикаторов уровня записи со стрелоШыми указателями. На рис. XIV.40, б приведена схема индикатора уровня записи, состоящего из усилителя мощности сигнала на транзисторе Ti, детектора иа кремниевом стабилитроне, усилителя детектированного сигнала на транзисторе Гв и стрелочного указателя. Время интеграции индикатора зависит от емкости стабилитрона. Время обратного хода составляет при-мер1]о 0,5 сек. % 13. НАЛАЖИВАНИЕ ЭЛЕКТРИЧЕСКОГО ТРАКТА МАГНИТОФОНОВ Установка праюишиого помкеииа воспроюводящей н универсальной головок производится при воспронэнедении участка измерительной ленты с индексом Ч (см. § 3 этой главы), на котором записана максимальная частота. Вместо измерительной ленты можно непатьзовать любую другую запись частоты, близкой к верхнему пределу патосы частот записи и воспроизведения данного магнитофона (табл. XiV.2). Головка устанавли-ввется по наилучшему воспроизведению. При установке головок нужно учитывать следующие требования: 1) рабочий зазор головкн датжен бьггь перпендикулярен напраачению двн-лгения ленты и находиться в середине угла огибания головки лентой; 2) высота головки должна быть отрегулирована, так, чтобы лента хорошо прилегала ко всей рабочей поверхвостн; 3) экран головки не должен мешать движению леиты; 4) экран воспроизводящей гшювки доджей устанавливаться по минимуму наводок. Святае частотш характеристики усимтеш восирювведення проижо-дится прн воспроизведении измерительной леиты с пндексом сЧ . Сначала воспроизводится частота 1000 гц и регулятором уси.чения устанавливается выходное напряжение, равное приблизительно 20?i нолганального. После этого воспроизводятся остальные частоты и измеряются выходные напряжения. Неравномерность частотной характеристики не должна превышать величин, указанных в табл. XIV.2, Если измертельной лепты нет, то для снятия частотной характеристики канала воспроизведения можно использовать звуковой генератор (рис. XiV.41). На вход делителя от звукового генератора подается такое напряжение зчуковой частоты, при котором иа сопротивлении R получается напряжение, равное номинальному выходному напряжению головкн (таб.т. XIV.6). Регулятор усилепия в УВ устанавливается в поло-жеине, при котором напряжение на выходе усилителя на минимальной ча-  Рас. XiV.4!. Схема для снятия частотной характеристики усилителя воспроизведения пря использовании звукового геЕгератора. Рнс. XIV.42. Схема для снятия частотной характеристики усилителя записи. стоте не прьннает номинального. Зависимость напряжения на выходе усилителя от частоты прн неизменном напряжении на выходе звукового генератора представляет частотную характеристику тракта воспроизведения без учета частотных нскажений, обуслов>1еяных конечной шириной рабочего зазора fo.tobkh. При снятии частотной характеристики канала воспроизведения стереомагнитофона neodxoflKvra учитывать следующее. В некоторых экземплярах измерительных лент намагниченность неодинакова по ширине. Если раж!ость уровней при воспронзведеиин одного н другого краев ленты на какой-либо пз частот превышает 1,5 дб, то ленту следует заменить. Из полученных при измерениях результатов следует исключить ложный подъем на низких частотах, который получается вследствне того, что через сердеччик головки на низких частотах проходит не только магнитггый поток прилегающей дорожки, но и поток смежных областей ленты. Величина ложного подъема на частоте 30 ац при скорости 38,1 см.сек составляет приблизительно 2 дб, при скорости 19.05 смсек - около 1 дб. Снэтне частотной жзфактеристнки усилителя записи производится по схеме, приведенной на рис. XIV.42, прн выключешюм генераторе подмагничивающего тока. Напряжение от звукового генератора подается на вход усилителя записи УЗ через сопротивление Rhct, равное выходному сопротивлению источника сигнала (микрофона, звукоснимателя и т. п ). Напряжение на выходе звукового генератора поддерживается неизменным в пределах полосы частот записи. Ток в записывающей головке ГЗ измеряется нелосре.тствеяно термоэлектрическим миллиамперметром или определяется посредством измерения напряжения на небольшом сопротивления известной величины (10-20 ом), как показано на схеме. Типовые характеристики УЗ приведены на рис. XIV.28. Установка правильного положения записывающей голсшкн в магнитофонах с разделенными усилителями записи и воспроизведения произвел Дится прн записи частоты, близкой к верхнему пределу полосы частот
