принцип передачи телеатюнных изображений 153

В настоящее время в телгаизионной технике применяется только способ последовательной передачи, в основном, способ строчного разложения (развертки), при котором электронные лучи передающей и приемной трубок прочерчивают строки, например, слева направо и сверху вниз [25, 37],

Нкушая чатто зСуко



Рис. XII1.3. Спектр частот, занимаемый телевизионным сигналом.

Во время этого процесса сигнал изменяется вдоль строки в зависимости от освещен1Юсти отдельных частей передаваемого о(5ъс*!-та (рис. XIII. 1), Развертка изображения дачжна производиться настолько быстро, чтобы воспринятое изображение сохранялось глазом до тех поп, пока не будет построчно передан весь кадр. При этом в силу некоторых причин (в частности для устранения влияния фона) необходимо, чтобы частота по-.торения кадров была кратна частоте переменного тока промышленной ети, питающей передающее и приемное устройства, т. е, 25, 50 гц и т, д.

При 25 кадрах в секунду еще заметно мелькание изображения, а при ольшем числе кадров, например 50, нео6ход1гмо соответственно увеличить лйрину спектра передаваемых частот, что вносит значительные усложнения схему. Поэтому в настоящее время главным образом применяется система ересстрочной развертки (рис. ХП1.2), при яоторон сначала передаются, апример, все нечетные строки (первый полукадр), а затем все четные зторой полукадр). В этом случае частота мельканий увеличивается в два аза по сравнению с обычной (прогрессивной) разверткой, и поэтому для лаза мелькания становятся незаметными.

Для строгого согласования процессов в передающем и приемном уст-ойствах в канал телевизионной передачи, кроме сигналов изображения, водятся дополнительные синхронизирующие сигналы.

Рис. XIII.2. Ход луча при чересстрочной развертке:

а - начало нечетного первого полукадра; б - начало четного второго полукадра; в - коиец первого полукадаа; г - конец второго полунадра; д - обратный ход m> горизонтали; е - обратный ход по вфтк-калн после первого полукадра; ас - обратный ход по вертикали после второго полукадра.

§ 2. ОСНОВНЫЕ СВЕДЕНИЯ О ТЕЛЕВИЗИОННЫХ СТАНДАРТАХ

Стандарт СССР. 1, Число строк разложения - 625.

2. Формат кадра (отношение ширины к высоте) - 4:3.

3. Число элементов разложения изображения - около 500 ООО.

4- Система развертки - чересстрочная, слева направо и сверху вниз.



5. Число полных кадров, передаваемых в одну секунду, - 25 (соответственно число полукадров - 50).

6. Полоса частот, занимаемая телевизионным сигналом,- 6, 25 Мгц.

7. Разность несущих частот передатчика изображения и передатчика звука - 6.5 Мгц.

8. Полная ширина спектра телевизионного сигнала в эфире - 8 Мгц (рис. ХП1,3).

9. Число действующих радиоканалов телевещания 13 (табл, Х1П.1), общег чисто запланированных кана.тов 78.

Таблица XlU.t

Характе(тстнкн действующих телевизионных каналов

Канал

Полоса занимаемых

несущая частота

Несущая частота

частот, 1Лгц

изображения, Мщ

звука, M {

48,5-56,5

49.75

56,25

58,0-66,0

59,25

65,75

76,0-84,0

77,25

83,75

84,0-92,0

35,25

91,75

92,0-100

93,25

99,75

174-162

175,25

181,Г5

182-190

183,25

189,75

190-198

191,25

197,75

198-206

199,25

205,75

206-214

207,25

213.75

214-222

215,25

221,75

222-230

223,25

229,75

хххш

566-574

567,2-5

573.75

10. Модуляция [[ередатчика изображения (видеопередатчика) - амплитудная с неполным подавлением нижней боковой полосы, способ изменения сигнала изображения в зависимости от изменения яркости - негативный (самому светлому месту изображения - уровню белого - соответствует наименьшая велачниа сигнала).

П. Модуляция передатчика звукового сопровождения-частотная, с максимальным отклонением частоты А/ = 75 кгц.

На рис. Х1И.4 представлена форма телевизионного сигнала. Все параметры сигнала даны в зависимости от длнтстьности периода строчной развертки и полукадровой развертки Гк. Как видно из рисунка, 75% амплитуды сигнала предназначено для передачи собственно изображения, остальные 25% выше уровня черного отводятся для синхронизирующих импульсов. Из всего времени, предназначенного для передачи изображения, 7-8% занимают импульсы, управляющие кадровой разверткой, и примерно 18% - нмпульсы, управляющие строчной разверткой. Таким образом, около 25% времени передачи сигнала для изображення оказываются потерянными*. В соответствии с этим реальное число элементов разложения изображения не превышает 400 ООО.

Кроме видеосигнала, синхронизирующих кадровых и строчных импульсов, телевизионный сигнал содержит гасящие строчные и кадровые Импульсы (бланки), имекнцие строго одинаковую величину уровня черного я предназначенные для запирания приемной трубки во время обратного хода луча в приемнике, а также для передачи средней составляющей ,



Основные сведения о телевизионных станЛартах 155

т. е. фиксации уровня черного с целью правильного воспроизведения средней освещенности изображения (см, стр. 175).

Для непрерывной подачн строчных синхронизирующих сигналов в кадровом сиихронизирукнцеги импульсе производятся вырезкк с таким расчетом, тгобы использовать для синхронизации передний фронт широкс-

-Ц Л П АЛ-75%


ишу/fbc {\

тень i!!!?., оедт

Нуль несушей

0.J6 i

Деталь г/еиеду С С 6 рис 5 в

0,141

йсшяь метОу [-f Врос b

иипугм

Вертилвятш

Шт строншщющегв тщАЬса

9/10мО<с синхрониэирущеео

йшапь Meixiy d-d д рис б

j/IOmoxc сиихроишаушиго импульса

0.07Тс

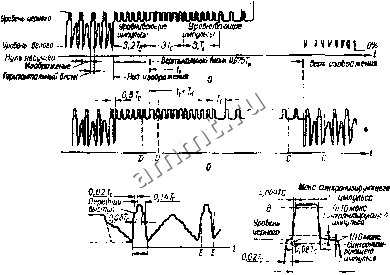

Рис. XII1.4. Форма телевизионного сигнала:

а - для первого полукадра; 6 - для второго попукадра; в, г, д - отдельные де-талв свгна.та. По горизонтальной оси масштаб не сохраняется.

го импульса, следующего за вырезкой. Из рис. XIil.4 видно, чю юлукад-ровые синхронизирующие импульсы при прорезании получаются неодинаковыми. Меж;: последним строчным синхронизирующим импульсом в нечетком полукадре и началом первого полукадрового импульса интервал времени равен длительности половины одной строки (рис, Х1И.4, б), а между П9следним строчным импульсом в четном полукадре и началом второго полукадфового импульса этот интервал равен длительности целой строки (рис ХИ1.4, а). Такая асимметрия приводит иа практике к нэру-
