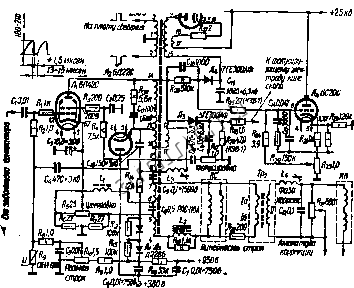

Читальный зал --> Лентопротяжные механизмы 330 TejmudeHue Л3ЩШ: Рнс. XIII.257. Схема выходггого каскада генератора строчной развертки для кинескопа 59ЛКЗЦ. Рнс. XIII.258. Форма тока кадровой развертки для коррекции подушкообразных искажений. Рис. ХП1.259. Форма тока строчной развертки для коррекции подушкообразных искажений. сравнения для схем АПЧиФ снимать с задающего генератора. Последний ничем не отличается от задающего генератора строчной развертки для черно-белого телевизора. Лампы Лз н Л4 создают рентгеновское излучение выше допустимого уровня, поэтому должны быть заключены в экран из стали толщиной 1-2 мм. Изготсюление строчного трансформатора в любительских условиях �77656 крайне сложно. Трансформатор Трч намотан на ферритовом сердечнике 2000НМ Ш7 X 7, сборка в стык с зазором Q,Q\mm, обмотки [а и /б содержат по 230 витков провода ПЭВ-2 0,12 (по 80 в]1тков в слое), а обмотки - 40 витков ПЭВ-2 0,47 по 20 витков в слое. Индуктивность Li выполнена на ферритовом сердечнике 2000НМ Ш5 X 5, сборка встык с зазором 0,01 мМу обмотка 300 витков провода ПЭВ-2 0,23 по 40 витков в слое. Индуктивносп! Lz и Li намотаны на цилиндрических ферритовых сердечниках 1500НМЗ .дао Нааеидгштай Сиюрсшщльш иыщ/пьсы отюВот

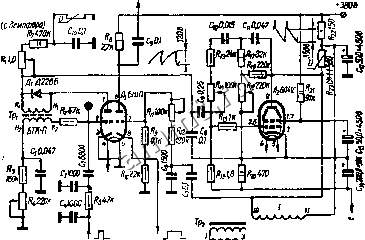

ОС к сиапшв сйвЗвяя Рис. ХП1.260. Схема генератора кадровой развертки. диаметром 4,5 мм, длиной 17 мм и содержат первая 185 витков провода ПЭВ-2 0,23 по 80 витков в слое, а вторая - 250 внтков ПЭВ-2 0,47 по 40 витков в слое. Рассмотренная схема может быть применена н для кинескопов с углои отклонения 70° (40ЛК2Ц}, если исключить из нее трансформатор Тр На рис. ХП1.260 приведена схема гек}атора кадровой разверткя. Она отличается от аналогичной схемы черно-белого телевизора наличиад дополнительного каскада (правая па1овина JIi) формирования импульсов опознавания и гашения, а также более сложным выходным трансформатором. Сердечник трансформатора -ленточный, типа ШЛ20 х 32; обмотка / содержит 2740 внтков провода ПЭВ-1 0,16 лш, обмотка намотана бвф* филярно (в два провода) и содержит 228 X 2 витков провода ПЭВ-1 0,38 мм, обмотки / и IV содержат соответственно 46-1- 46 и 37 + 37 вит Kors провода ПЭВ-1 0,16 мм. Рассмотренные схемы генераторов развергкн рассчитаны на работу со стандартной отклоняющей системой ОС-90-ЛЦ- Ь o/ffo Ш уровень IH-csb, 4L 1 il-B* Частота Ш Q дай? X! ни HH-I his Ю0 fffu ЙР размера пв еертакат Cm Ic. XIII 261. Схема генераторов строчной и кадровой разверток для проен
