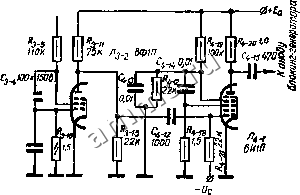

Читальный зал --> Лентопротяжные механизмы ной на рис. XIII.196 применен триодный отделитель с изменяемой постоянной времени сеточной цепн в период заряда, характеризующийся хорошей помехоустойчивостью. Для разделения строчных и кадровых синхронизирующих импульсов в обеих схемах используются интегрирующие и дифференцирующие цепочки. 0+зоод к генератору ггпах ~Ттрочш раздертт ш !Sio Ml/ D. J/Jf .О. г. г..  Св Cwaof Кгеивратору тдродой разоертки Рис. Х1П.196. Схема отделителя синхронизирующих импульсов с изменяемой постоянной времени. +ioes (S  Рис. ХП1 19/. Схема выделения кадровых синхронизирующих импульсов при помощи даффереивдрующей иепочки. Схема выделения кадровых синхронизирующих импульсов посредством дифференцирующей цепочкк, примененная в телевизоре Волна , приведена на рис. Х1П.197. Форма сигнала иа выходе дифференцирую- щей цепочки i? 2iC 12 имеет вид, представленный на рис. XIIM90, е. Это напряжение может быть непосредственно использовано для синхронизации генератора кадровой развертки, однако в приведеиЕЮй схеме для улучшеиня синхронизации все импульсы, ироме первого, гасятся. Для этого сигнал с выхода дифференцирующей цепочки C ]<R ] подается на первую сетку лампы ,.). которая при отсутствии сигнала заперта отрицательным смещением и открывается только положительными импульсами. В момент подачи на сетку лампы импульса от первой вырезки емкости С.. 1з и С. ц разряжаются через лампу и сопротивление ,g н ст- тео-О f,0 паштет Tg П401 г, тог iOQK - Я бжшаиг- генератору розбврши строк -<ЗШ -i-1- -Г~~1-- кбшинг-С,о,1 генератору д. разверти KdSpoS Рис. Х11Ы98, Схема отделителя синхронизирующих импульсов на транзисторах. дают отрицательное напряжение иа третьей сетке лампы, запирающее ее. Постоянная вршени заряда конденсаторов выбирается достаточно большой, чтобы лампа оказалась запертой длительное время. Поэтому положительные нмпульсы, возникающие при д>1фференцировэнин остальных вырезок, не смогут ее открыть. Схема отделителя синхронизирующих импульсов на транзисторах приведена на рис Xni.i98. Ограничитель собран ча кремниевом транзисторе 7], величина гака обратной проводимости которого мало зависит от температуры, что ссобенно важно для удов.четворнтельной работы селектора. Эмитгерный повторитель Та предназначен для развязки цепей строчной и кадровой развертки. Иног-ч целесообразно цепь кадровой развертки тоже включать через буферный аскад. На рис, ХП1 199 * представлена схема помехоустойчивого амплитудного селектора, обеспечивающего нормальную работу телевизора в услс ВИЯХ большого уровня помех. Отличительной особенностью схемы явля-] ется применение двухсеточного отделителя синхроиизир> ющих импульсе па лампе 6Ж21П (Лд). На вторую сетку Лз поступает видеосигнал с нагруз-! кн катодного повторителя Л, а на первую- через усилитель с выходным катодным повторителем (Лг) нмпульсы помехи, сдвинутые по фазе нз 180 . Таким образом, при появлении отрицательного импульса помехи на первой сетке Лз лампа селектора надежно запирается. Чтобы предотвратить запирание Лд при прохождении синхроимпульса применяется схема совпадения на транзисторе Т о которой при совпадеиик импульса обратного хода строчной развертки с синхроимпульсом создается нэпряже-iiHB, запирающее усилитель-ограничитель Лз н препятствующее тем самым прохождению запирающего импульса иа первую сетку селектора Лз 1 Синхронизация генераторов развертки. Существует два способа npHiiy-l днтельной синхронизации генераторов развертки: безынерционная или1 жесткая синхронизация, и инерционная При жесткой синхронизащ1н1 синхронизирующие нмпульсы непосредственно воздействуют иа задающин генератор, В частности, под действием синхронизирующих импульсов, подаваемых н положительной полярности на сетку блокинг-генератора (или в отрицательной - на анод), лампа отпирается и начинается блокинг-процесс. Процесс синхронизации блокинг-генератора иллюстрируется рис. ХП1,200. На верхнем графике показаны синхронизирующие импуль- рцбш Лгбиэп Озбшгт fl,sBm  \1,т Рис. xni,I99. Схема помехоустойчквэго амплитудного селектора. сы, на нижнем - напряжение на сетке блокинг-генератора: штриховой линией - при отсутствии синхронизирующих импульсов, сплошной - при синхронизации. На рис. Х1П.200, а показан процесс синхронизации П П П Л Л /  Рнс. ХП1.200. Графическая иллюстрация процесса синхронизации блокинг-генератора: а -~ импульсами несколько большей частоты, чем частота колебаний блокннг-генератор а; б - импульсами удвоенной частоты. импульсами, частота повторения которых в два с лишним раза превышает частоту собственных колебаний блокинг-генератора. Из рисунка видно, что первый импульс не отпирает блокинг-генератор, так как попадает на сетку в тот момент, когда отрицательное смещение на ней слишком велико. Такой режим синхронизации происходит в блоки нг-генераторе строк
