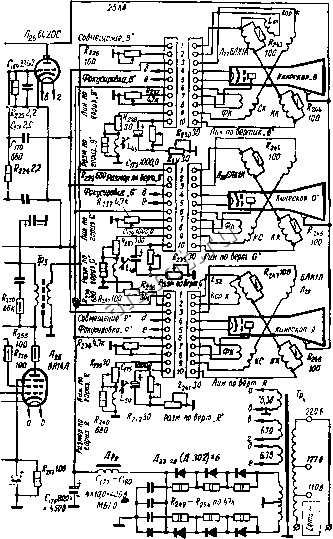

Читальный зал --> Лентопротяжные механизмы  UHQiiHoro телевизора. На рис. ХИ1.261 приведена схема генераторов строчной и кадровой разверток для цветного проекционного телевизора с тремя отдсльееьшн кинескопами. Блок цветности [38} представляет собой один из специфических уэлот цветного телевизора. Вариант выполнения блок-схемы этого узла приведен иа рис. XIII.262. Полный телевизионный сйгна.1 с разделительног.) каскада видеоусилителя поступает иа вход корректирующего каскада /. выделяющего область частот, содержащую цветовую информацию, и компенсирующего высокочастотные предискажения, внесенные на передающей стороне Для этой цели применяется фильтр, характеристика которо- входт-ми-1рг  Строчные. , п5ратйгохт\ гЪ иасышеиноста /з
Рис. XIII 262. Функциональная схема блока 1шетнос1и. го обратна представленной на рис. Х1П.252. Скорректированный сигнал ограничивается в блоке 2 для подав.чения паразитной амплитудной модуляции II, после прохождения полосового усилителя 3 поступает на вход а электронного коммутатора 6. На вход б коммутатора сигнал с усилителя 3 поступает с задержкой на 64 мксек, т. е. ровно на время длительиости одной строки через линию 4 и усилитель 5, компенсирукнций потери в линии. Поскольку в системе SECAM сигналы цветгЕОсти i/ y и (- у передаются последовательно чез строку, то на выходе ком.мутатора будут одновременно присутствовать оба сигнала цветности. Работа коммутатора сводится к тому, что при появлении сигнала i y на входе а - соединяются между собой точки а-в и б-г, а при передаче следующей строки, когда на входе а сншал tg y - соединяются между собой точки а-г ч б-в. Таким образом, с выхода в коммутатора снимается цветовая поднесущая /д, модулированная по частоте сигналом -- а с выхода г - цветовая поднесущая /д, модулированная сигналом UС выходов коммутатора сигналы поступают в ограничители S и 9 с изменяемым уровнег ограничения для регулировки цветовой насыщенности, а затем на частотные дискриминаторы Ю и , с выхода которых полаются на оконечныэ каскады 12 и 13, где наряду с усилением до уровня, необходимого для модуляции кинескопа, компенсируются предискажения. внесенные в тракте передатчика, посредством завала высших частот. Дл5Е падучения разностного сигнала Uq y из сигналов t j y и нх необходимо сложить в отношении 0,51/0,19 и взять с обратным знаком т. е. повернуть фазу суммарного сигнала иа 180°, пропустив его, например через один каскад усиления. Действительно, из уравнения Uy = 0,30[/д о,ьяи + 0,1 If/g, легко получить разностные сигналы: Ub-y =UB~Uy = -0,30t/;j + 0,9U(j + O.SQf/g; (c-y = g~ y = -0.30f/R -t- 0,4IC/q - O.I Шд. Помножив первое уравнение на 0,51, а второе на 0,19 и почленно сложив их. легко убедиться в том. что 0.5If/y, y -t-O.lOf/g.y =:0.3t/j,-0,41t/a + O.llt/g = -IJg-y- Сор1мирование сигнала о у производится в каскаде 14. Управление электронным коммутатором осуществляется симметричный триггером 7. Однако, необходима установка начальной фазы этого триггера с тем, чтобы каждый сигнал Ш1етности попал в свой Kana-i. Эту ст.ерацию выполняет схема опьзиавания 15. Есчи сигнал цветовой синхро-шзщии в каналах R-Y и В-У имеет правильную полярность, схема сгюзнавания tia пего не реагирует и симметричный триггер периодическн с частотой строчной развертки перебрасывает коммутатор. Если же полярность сигнала цветовой синхроиизацин неправильна, в схеме опознавания вырабатывается импульс, перебрасывающий симметричный триггер и устанавливающий тем самым правильную фазу цветовой коммутации. На рис, Х111.263 приведена принципиальная схема блока цветности, соответствукнцая рассмотренной блок-схеме. В корректирующем каскаде Т]в роль фильтра выполняет контур Li\, Сц, настроенный на частоту 4,286 Мгц. Форма частотной характеристики регулируется потенциометром Зйектронный коммутатор собран на четырех диодах Дв-Да- На входы коммутатора наряду с сигналами цветности в противоположной полярности поступают импу.1ьсы от симметричного триггера Тг-Тз, перебрасываемого cтpoчныш синхроимпульсами. Когда в точку а поступает положительный импульс, а в точку б отрицательный, отпираются диоды Д\ и Дг. При обратной полярности импульсов триггера отпираются диоды Дз и Д). На рис. XIII.264 приведена более совершенная схема электронного коммутатора, в котором канал управления и канал сигналов цвет-пест и разделены. Отличительной особенностью частотных дискриминаторов является противоположная полярность включения диодов Ди, д13 в краснок и д17, д18 в синем каналах (рис. 263). Это необходимо для пачучення на выходе красного канала сигнала /д у, а не ~Vц у. Между выходами дискриминаторов и сетками ламп Jii и Лз включены заграждающие фильтры для подавления остатнов цветовых поднесущнх. Резисторы Rtir fa- 83 образуют матрицу, при помощи которой сигналы t y и а-У складываются в пропорции 0,51/0,19 для образования сигнала - Ug-к-
