150 Элементы и устройства импульс1и)й техники

состояний, каждое из которых соответствует некоторому числу импульсов, поступивших на вход пересчетной схемы. Прн периодическом поступлении входных импульсов на выходах матрицы последовательно возникают нмпульсы, дЛ1Ггельиость каждого из которых совпадает с периодом повторения входных импульсов. Схема рис. Х11.П4 построена так. что иа выходе диодов, подключенных к какой-либо суммирующей шине, возникает отрица-тельной полярности перепад напряжения только при умовии одновременного поступления отрицательных перепадов на входы диодов.

Вход

Управ

серия I

♦I-

L П / ТТЛ- -ПТП

Вход

LJ -

f ----

Рис. ХП.114. Коммутируиицая схема с дкодаой матрицей (дешифратором).

Прн составлении диодной матрицы необходимо руководствоваться следующими правилами: для каждого состояния пересчетной схемы па рсех триггерах выбираются коллекторы (или аноды), имеющие одииакО вые потенциалы; диоды схем совпадений подключаются своими анодами к соответствующим выбранным коллекторам триггеров, а катоды объединяются с помощью суммирующей шины; очередность состояний пересчетной схемы удобно определять состояниями триггеров, возинкакмцнми при последовательном поступлении импульсов на вход лересчетиой схемы, в соответствии с этим каждой суммирующей шине присваивается номер нмпульса, вызывающего появление отрицательного перепада напряжения на ее входе.

Прн необходимости съема выходных импульсов положительной полярности необходимо изменить полярность включения Диодов матрицы, а также полярность источника напряження, к которому следует подключить резисторы R.

Приведенная иа рис. XII. 114 схема диодной матрицы называется одноступенчатой. Число диодов п в такой схеме связано с коэффициентом пересчета схемы m зависимостью п = ш 2 .



Для приведенной схемы ш = 2, число днодов п = 8.

С целью уменьшения числа диодов при больших значениях т применяют многоступенчатые матричные схемы. В этом случае дешифрование производится в несколько приемов. Триггеры разбивают на несколько групп и дешифрование производится сначала внутри группы, а после этого между группами. Так, при необходимости иметь 256 независимых выхо дов (т = 8) одна кзбирате-тьная схема требует 2048 диодов, а трехкаскад-ная-только 608 диодов. Более подробно дешифраторы, применяемые в вычислительной технике для съема какого-либо числа, рассмотрены в XIX главе.

Литература

1. Б а 3 ь Г. А. и др. Расчет импульсных схем. М., Боениздат, 1962

2. Бонч-Бруевич А. М. Применение электронных ламп в экспериментальной физике. М., Гостехиздат, 1955.

3. В а с и л ь е в 3 В. П. и др, Расчет элементов импульсных радиотехнических устройств. М.-Л Госэнергоиздат, 1963.

4. В е д е н е е в Г. М., В е р ш н н Б. Е. Кремниевые стабилитроны М.- Л., Госэнергоиздат, 1961.

5- Г е н и с А. А. и др. Приборы клеющего разряда. Киев, Гостехиздат УССР, 1963.

6. Герасимов СМ. и др. Расчет полупроводниковых усилителей и генераторов. Киев, Гостехиздат УССР, 1961.

7. Доронкнн Г. Ф., Воскресенский Б. В. Транзисторные генераторы импульсов. М., *Сязь>, 1968.

8. Ицхоки Я. М. Импульсные устройства. М., кСоветское радио , 1959.

9. Калашников А. Н Слуцкий Е. 3. Основы радиотехники и радиолокации. М., Боениздат, 1962.

10. К р я в и ц к и й Б. X. Элементы и устройства импульсной техники. М., Советское радио , 1961.

11. Л и и к и н В. М. Декатроны и их при.мененйе. М.-Л., Госэнерго издат, 1960.

12. Лктвиненко О. Н., Сошников В. И. Расчет формирую-щи.х линий. Киев, Гостехиздат УССР, 1962.

13. П е т р о в н ч Н. Т Козырев А. В. Генерирование н преобразование электрических импульсов. М., Советское радио , 1954.

14 Полупроводниковые элементы а импульсной технике, ЦИНТИ, 1962.

15. Рун пф К.. П у л ь в е р с М. Справочник по транзисторным схемам. М., Мир , 1965.

16. Труды пятой научно-технической конференции по ядерной электронике. М., Госатомиздат, 1962

17. Финкельштейн М. Н. Искусстве[[ные линии. М., Оборонгиз, 1961.

18. Ф р о л к и н В. Т. Импульсные устройства. М., Машиностроение*, 1966.

19. X е с и н А. Я. Импульсная техника. М., Энергия , 1965.

20. Ц и т о в и ч А. П. Ядерная радиоэлектроника. М., Наука , 1967,

21. Яковлев В. Н. Импульсные генераторы на транзисторах. Киез, Технша , 1968.

22. М а к у ш е в Э. И., П о п п э Э. И., Г л а г о в с к и й Б. А, Типовые схемы радиоэлектронной аппаратуры. М.-Л., Энергия , 1964,



ТЕЛЕВИДЕНИЕ

ГЛАВА

Xiil

§ 1. ПРИНЦИП ПЕРЕДАЧИ ТЕЛЕВИЗИОННЫХ ИЗОБРАЖЕНИЙ

Телевидением называется способ передачи и приема на расстоянии движущихся взображеннй с помощью электрических сигналов.

Основной принцип телевидения заключается в счедующем: подлежащее передаче изображение раскладывается на отдельные элементы, при

УроВень Г>гг белого

IS? строка-


t69 строка

t?i строка

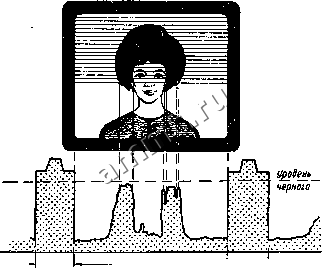

Рис. ХИМ. Форма видеосигнала при передаче одной строки.

этом световые сигналы от каждого элемента превращаются в электрические, Эти сигналы после усиления модулируют телевизионный передатчик, который и излучает колебания в эфир. В приемнике сигна.ты изображения выделяются и воспроизводятся на экране приемной телевизионной трубки. Порядок, в котором будут переданы сигналы от различных элементов изображения, не играет существенной роли. Необходимо только, чтобы порядок воспроизведения элементов изображения в приемнике был такой же, ак и порядок их передачи.
