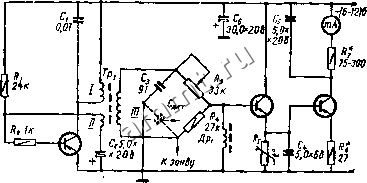

Читальный зал --> Лентопротяжные механизмы Электронные изчерчтели уровня 651 Трансформатор Тр выполнен на тороидальном ферритовом сердечнике Ф-200О размерачн 12 X 6 X 3 мм; обмотка / содержит 800, а обмотка - 150 витков провода ПЭВ 0.08. Трансформатор Тр выполнен на сердечнике Ф-2000 размерами 20 X 10 X 5 мм; первичная обмотка содержит 600 внтков провода ПЭВ 0,1 втснчная-80 внтков провода ПЭВ 0,2. В приборе применены электролитические конденсаторы тнпа ЭМ, резисторы типа УЛМ. Прибор помещается в корпусе карманного фонаря, громкоговоритель устанавливается вместо рефлектора. § 3. ЭЛЕ1аРОННЫЕ ИЗМЕРИТЕЛИ УРОВНЯ Ихнеритель уровня горючо-о в баке автомашины [4]. Датчиком уровня служит емкость конденсатора, образованного зондом и стенками бака. Зондом яв.тяется ме1а.1лическая пластинка, установленная вертикально в Г,тз-Л16о ТзШЗ-Шбб Tj/JU-nrSB  Si О} 1С рис. XX.5. Схема измерителя уровня горючего в баке автонаышны. баке и изолированная от его стенок. Емкость конденсатора зависит от уровня заполнення бака горючим н включается в одно нз плеч неуравновешенного измерительного моста. ПриНШ1Пнальная схема прибора приведена на рис. ХХ.5. Измерительный мост питается переменным напряжением частотой 20-22 кгЦ1 вырабатываемым генератором на транзисторе Tj. Напряжение разбаланса моста усиливается двухкаскадным усилителем на транзисторах Та и Т, на выходе которого включен калиброванный по уровню измерительный прибор-- миллиамперметр. Отклонения стрелки прибора пропорциональны среднему значению амплитуды переменного напряжения разбаланса моста, Первый каскад уснлнтеля на транзисторе Тя включен по схеме эмиттерного повторителе. При отсутствии на базе переменного напряжения с /?С-моста транзистор закрыт и удерживает в закрытом состоянии транзистор Ток, протекающий через прибор, в этом случае практически равен нулю. Стабильность такого состояния усилителя обеспечивают дроссель Др и термистор /?5. При нарушения баланса моста (изменение емкости датчика) на базу транзистора поступает переменное напряжение, которое выпрям- ляется и затем усиливается транзистором Тд, Конденсатор с4 обеспечивает фильтрацию переменных составляющих выпрямленного сигнала, а конденсатор Сб - демпфирование стрелки миллиамперметра. Резистором i?3 подбирается сбалансированное состояние моста, соответствующее нулевой отметке уровня горючего в баке. Подбором сопротивлений R я устанавливают полный размах шкалы стрелочного прибора для верхнего уровня горючего в баке. Стрелочным прибором может быть любой миллиамперметр на ток 5- 25 ма. Трансформатор Tpi и /фоссель Др, намотаны на ферритовых кольцах (г = 1000-2000) диаметром 20-30 мм. Обмотки трансформатора содержат: 7 - 200 витков, - 80 витков, / - 1100 витков, а обмотка дросселя - т,пю2 тпд 5,6/: ,033 } Ы уЛш то р  1,5к Рис. XX.6. Схема электрон- Lj ного сигнализатора уровня жидкостей в резервуарах. 500-800 витков провода ПЭВ 0,08-0,12. Резистор R типа СП-2, остальные - типа МЛТ. Конденсаторы Сд, Cj, с5 и Се типа КЭ-50-3; Ci - типа МБМ; Сз -типа КСО-1. Электронный сигнализатор уровня жидкостей в резервуарах [5]. Прибор предназначен для контроля заданного уровня различных жидкостей, диэлектрическак постоянная е которых лежит в пределах от 2,0 до 3,5 (например! масла, дизельного топлива, бензина, керосина, скипидара и т. п.). Резервуары могут быть открытого илн закрытого типа. Допустимая погрешность срабатывания не более ±5 мм относительно оси датчика. В качестве датчика уровня применен цилиндрический конденсатор, обк.чадками которого служат две коаксиальио расположенные никелированные трубки, изолированные друг от друга гетинаксовой шайбой. Начальная емкость датчика (в воздухе) = 45 пф. При заполнении датчика жидкостью через продольную прорезь во внешней трубе его емкость увеличивается в е/бо раз (8 и Во - соответственно диэлектрические постоянные контролируемой жидкости и воздуха). Принципиальная схема прибора изображена на рис. XX.6. Емкостный датчик включен в LC-moct, плечи которого состоят кз емкости датчика Сдат, соединенной последовательно с разделительной емкостью Сь, конден-сеторов Се и к индуктивности обмотки трансформатора Tpi. Суммарная емкость плеча Се + Са выбирается из условия дат,иакс Автоматическое управление освещения 653 :г питается переменньп напряжением от двухкаскадного усили-транзисторах Ji-Ts, работающего за счет положтЛьипй обпат- Мое г теля на тра !г.:дирал il-H uuiiwtnero за счет положительной обратной связи (обмотка 11Тр,)в режиме генерации. Частота генепнпуемых колебания определяется параметрами контура в коллекторной цепи транзистора Гз- Напряжение с обмотки / трансформатора Tpi поступает в цепь база - эмиттер транзистора Гз, который вследствие этого открыт, а hv чевой потенциал его коллектора поддерживает транзистор в закрытом тастоя-нии. Когда жидкость в резервуаре достигает уровня установки датчика его емкость увеличивается до Сд акс изменение соотношения емкостных плеч моста приводит к срыву генерации усилителя. Вследствие этого транзистор Тц закрывается и открывается транзистор Т. Реле Pj срабатывает, сигнализируя о превышении уровня установки датчика. Датчик электронного реле уровня крепится с помощью накидной гайки так, чтобы его ось была параллельна уровню контрапируемой жидкости, а прорезь на внешней трубке была обращена вниз. Внешияи трубка датчика соединена с корпусом резервуара, а внутренняя - изолирована. Датчик соединяется с электронным блоком при помощи коаксиального кабеля. Трансформатор Тр выполнен на ферритовом кольце НЦ-2000 размером 14 X 6 X X 6 мм. Обмотка / содержит 50 витков, обмотка - 80 + 80 и обмотка III - внтков провода ПЭЛШО 0,88. В качестве А применено электромагнитное реле РЭС-10 с сопротиале-нием обмотки ЫО ом и током срабатывания 2Я ма. Конденсаторы Q, Cm н Са типа ЭМ, Сд и С, типа БМ-2, типа МБМ, Cg типа КТ-2, & типа КМ. С тина КПК- Резнстор Rj гвт БЛП-0,1, остальные-твпа МЛТ. § 4. АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ И РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ СЕТИ Управление уличным освещением (б). Устройства управления уличным освещением работают в сложных условиях вне помещения, при значительных колебаниях температуры, запыленности, увлажнении; они не должны реагировать на кратковременные ночные вспышки освещенности (например, молнии). Схема такого прибора приведена на рис. ХХ.7. Прибор представляет собой фотореле с датчиком освещенности на фотосопротявлении (ФС) типа ФС-К1. При освещенном состоянин датчика через цепочку Ri и ФС протекает ток (выпрямленное даодом Ml напряжение Uo составляет Обе) и основное падение напряжения происходит на резисторе Ri, вследствие малости сопротивления ФС. С наступлением темноты, из-за роста сопротивления ФС, надеине напряжения на нем увеличивается и, соответственно, увеличивается напряжение на конденсаторе Cj. При достижении напряжения на нем, равном потенциалу зажигания лам-пыЛ, по цепн обмотки поляризованного реле IP протекает кратковременный ток разряда конденсатора Ci. Реле IP срабатывает н замыкает своими контактами /Pj цепь питания обноткн реле 2Р. Последнее реле своими  Рис. ХХ.7. управления Схема прибора для уличным освещением.
