анодного напряжения че, рез резисторы величиной 15-20 Мом. Запуск этих схем осуществляется подачей импульсов положительной полярности в цепь сеток через разделительную емкость 25-50 пф.

В пересчетных схс-мах, в которых применяют тиратроны с токовым vu-рав.1ением (МТХ90,ТХ5Б, ТХ4Б в триодном включении), особое внимание следует Уделить выбору разделительных конденсаторов с высоким сопротвв-лен;]ем изоляции в цепи запуска. Предпочтение следует сделать конденсаторам типа КСО. Невыполнение указанного требования приводит к тому, что ток утечки через конденсатор становится соизмеримым с подготовительным током сетки, при этом нормальная работа схемы нарушается.

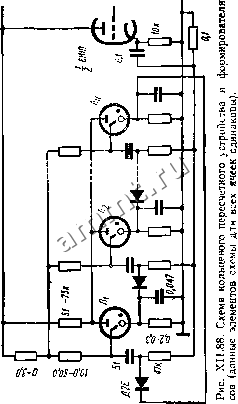

На рис. ХП.88 приведена схема кольцевого пересчетного устройства с диодными клапанами. При поступлении на схему запускающих импульсов происходит поочередное зажигание только тех тиратронов, для которых ключевой диод заперт. Во всех остальных ячейках пусковые импульсы не поступают на управляющую сетку, так как при открытом диоде они в основном выделяются на высокоомиом резисторе, связывающем цепь запуска с сеткой тиратрона. Гашение тиратронов в ячейках осуществляется с помощью резнстора обратной связи в цепи анодов тиратронов по такому же принципу, как и в предыдущей схеме.

Реверсивные счетадки. Все ранее рассмотренные счетчики прадиводят счет в прямом направлении, т. е. с приходом очередного импульса на его





Рис. XII.89. Функциональная схема двоичного реверсивного сиетчнка.

вход, код числа, записанного на счетчике, увеличивается на единицу. Такие счетчики называются суммирующими или счетчиками с прямым счетом. Счетчик, который уменьшает свой отсчет на единицу при поступлении каждого входного импульса, называется вычитающим или с обратным счетом. Счетчики, позволяющие производить счет как в прямом, так и в обратном направлении, называются реверсивные. Эти счетчики нашлв широкое применение в вычислительной технике в качестве устройств, производящих арифметическое сложение н вычитание; в импульсной технике Б качестве устройств, производящих деление частоты следования в число раз, пропорциональное разности частот следования двух последовательностей входных импульсов, я ДР-

при использовании двоичной пересчетной схемы на триггерах, чтобы получить вычитывающий счетчик, необходимо переключить все счетные выходы последующих триггеров иа другие аноды (либо коллекгоры) предыдущих триггеров.

Если к моменту указанных переключений на счетчике было записано некоторое число, то после выполнения переключений входные импульсы будут вычитаться из записаиныхэ.

Переключение счетных входов может быть произведено электрическим путем с помощью логических ключевых схем И и ИЛИ (см. § 9 этой главы и гл. XIX), благодаря чему осуществляется реверс счетчика. Блок-схема реверсивного счетчика с автоматическим перек.тючением прямого и обратного счета приведена на рис. ХП.89. Управление передачей сигналов между отдельными разрядами триггеров Ti, и Тз осуществляется триггером Ту;. Если открыты элементы И, то счетчик работает в прямом направлении, т. е сигнал с одного разряда на другой передается прн переходе триггера с Ь на О и, следовате.пь]Ю, происходит сложение. Если открыты элементы И2, то сигналы с триггеров выдаются при переходе триггера с кода О на код Ь. В этом случае счетчик осуществляет вычитание.

В случае применения декатронных счетчиков реверс схемы может быть осуществлен за счет изменения очередности подачи запускающих импульсов на соответствующие им подкатоды.

На рис, ХП.90 приведена схема, позволяющая осуществить одновременный реверсивный счет двух последовательностей импульсов. Импульсы двух г(остедовг5тельностей поступают на схемы запуска декатрона, выполненные на лампах Лу, и Лз. Выходные точки обоих управляющих устройств подключены к кольцам подкатодов через диоды Д1, Дг, Дз. Д4, являющиеся разделительными. В зависимости от подачи запускающих импульсов на еход 1 либо вход 2, разрядное свечение в декатроне будет перемещаться в одну или в противоположную сторону. В случае одновременной подачи управляющих импульсов от разных источников на оба входа, направление н скоросгь перемещения разрядного свечения будут зависеть от соотношения частот обоих источников. Условием правильной работы декатрона в такой режиме является идентичность пассивных формирующих цепей /?з. 4 с ?7t Rb n RQi с /?aQ, a также одинаковая длительность и амплитуда им-п>льсов на входах. Приведенная схема надежно работает независима от последовательности, частоты и одновременности в.ходных запускающих



импульсов. Однако важным условием надежной работы схемы является идентичность импульсов обеих управляющих схем.

Приведенная схема реверсивного счетчика на декатроне позволяет осуществлять не только вычитание, но и сложение двух последовательно, стей импульсов при соответствующем переключении отводов А, Б, Вир управляющих схем на лампах Лх и Л. В этом случае необходимо, чтобы запускающие нмпульсы поступали на вход 1 и вход 2 поочередно, что достигается введением в схему запуска дополнительной задержки с помощью ждущего мультивибратора.

Описанная декатронная схема реверсивного счетчика может быть применена для генерирования низкочастотных колебаний с частотой f =а = (fi - /а) 10, где д н /2 - частоты следования входных импульсов.

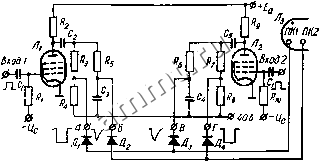

Рис. XII.90. Схема одновременного реверсивного счетчика двух последовательностей импульсов.

Аналоговые пересчетные схемы. Работа аналоговых пересчетных устройств основана на применении емкостных элементов памяти и устройств, срабатывающих при достижении заряда на запоминающей емкости некоторого уровня, называемого пороговым. Схема рассчитывается так, что от каждого входного нмпульса запоминающая емкость приобретает дополнительный заряд, вызывающий на ее обкладках прирост напряження. После поступления m импульсов потенциал емкости делается выше уровня срабатывания порогового устройства (амплитудного дискриминатора), которое опрокидывается и вызывает разряд накопительной емкости. Затем процесс счета снова понторяется.

В аналоговых пересчетных устройствах нормальная работа схемы может происходить только прн достаточно высокой частоте следования запускающих импульсов. Это ограничение вызвано наличием сопротивлений утечек у элементов (диоды, входное сопротивление лампы), шунтирующих накопительную емкость. Поэтому минимальная частота следования входных импульсов ограничивается выражением

где - сопротивление утечки элементов, шунтирующих накопительную емкость С .
