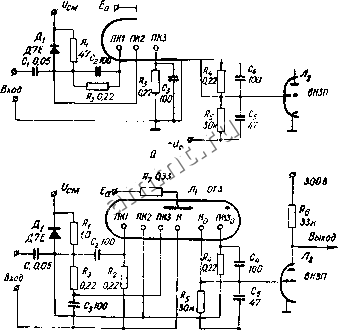

Читальный зал --> Лентопротяжные механизмы 114 Элементы и устройства итульсной техники Для стабилизации параметров выходных импульсов транзистор блокинг-генератора несколько приоткрыт за счет подключения его базы к де-лителю напряжения RsR*. Резистор Rt является диипфирующнм элементом для подавления колебательных процессов в трансформаторе. Благодаря диоду Дх, находящемуся в закрытом состоянии, обмотка импульсного TpsHCCJropMaTopa не шунтирует по постоянному току делитель напряжения 2, Rl.  <i-20S Рис, XII,84. Схемы повышенной надежности включения одио-импульсных декатронов. В импульсном трансформаторе используется сердечник 31 X 18X7 мм из оксифера М-2000. Обмотка / содержит 100, обмотка и И/ - по 60 и обмотка IV - 300 витков. Длительность импульса блокинг-генератора может быть отрегулирована подбором емкости конденсатора Ci. Так, например, при емкости конденсатора Ci = 0,1 лк длительность импульса равна 40-50 мксек.а при Ci --- 0,5 л*л:0 длигельность импульса возрастает до 120- 130 мксек. Для запуска одноимпульсных декатронов могут быть применены вышеописанные схемы управления двухимпульсными декатронами. При этом не используются цепи для расщепления исходного импульса. На рис Х11.84 приведены управляющие схемы для одноимпульсных декатронов. Схема рис. ХП.84, а позволяет обеспечить устойчивый запуск декатронов за счет выбора резисторов Ri, Rs с большим сопротивлением, в результате чего на них возникает значительное падение напряжения, необходимое для перевода разряда с горящего подкатода на следующий электрод. Подключение к указанным резисторам конденсаторов Са, Сз позволяет обеспечить в момент запуска ток в цепи соответствующих подкатодов, достаточный для образований эффективной ионизационной зоны вокруг горящих подкатодов, В начале исходного отрицательного импульса разряд устанавливается на подкатоде ПК1. Его потенциал повышается по мере заряда емкости С током на подкатод ПК1- В некоторый момент времени, определяемый величиной тока и емкостью Са, разность потенциалов между ПК1 и ПК2 становится достаточной для перехода разряда на П/2. Затем через время, определяемое постоянной времени ЯаСа, первый подкатод готов к новому циклу работы, поскольку конденсатор Cz успевает разрядиться. Так как ток подготовительного катода ПК1 ограничивается в основном лишь анодным резистором декатрона, то создается условие длв получения оптимальной зоны яопизации вокруг ПК1. После окончавия исходного отрицательного импульса разряд переходит т ПКЗ, а затем описанным выше способом на следующий индикаторный катод. Для быстрого восставювления напряжения на подкатодах применен диод Дь Схема рис. Х11.84, i5 обладает большей надежностью на повышенных частотах счета. Благодаря тому, что в схеме гальванические связи ПК1 и ПКЗ меняются местами, небольшой поджигающий ток, идущий иа ПК1, первоначальный потенциал которого соответствует потенциалу катода К, создает благоприятные условия для перехода на него разряда с индикаториого катода. Входной запускающий импульс поступает как на ПК2, так и через емкость Сз па ПК/. В начальный момент ПК1 находится под более низким потенциалом, чип ПК2, поэтому после подачи импульсов соотношение потенциалов сохраняется. Это дополнительно способствует переходу разряда на ПК1. После заряда конденсатора Са разряд переходит на ПК2. В процессе горения разряда па ПК! и ПК2 кокдеисатор Сз разряжается и потенциал ПКЗ становится отрицательным, приближаясь к потенциалу ПК2. После окончания отрицательного импульса потенциал 77сохраняется благодаря его емкостной связи с катодом, что способствует переходу на него разряда с Пк2. Перенос разряда с ПКЗ на стедующий индикаторный катод происходит обычным способом. Сброс показаний декатронов на пуль обычно осуществляется путем подачи в цепь колец катодов и подкатодов положительного потенциала и импульса с амплитудой 100-150л При этом разность потенциалов между анодом и нулевым катодом окажется значительно больше, чем между анодом и остальными катодами и подкатодами. Поэтому разряд устанавливается на нулевом катоде. В тех случаях, когда в коммутаторных декатронах в момент сброса необходимо обеспечить разряд в цепи произвольного катода, в цепь выбранного катода через разделительную емкость величиной в несколько десятков тысяч пикофарад подают импульс отрицательной полярности с амплитудой 150-200 в. Длительность такого импульса долн-па быть порядка 60-80 яиссек. Кольцевые пц)есчетные схемы. В тех случаях, когда коэффициент пересчета должен быть произвольным, а также в схемах электронных коммутаторов применяют кольцевые пересчетные схемы. Схемы называются кольцевыми, если между первой и послед[[ей ячейкой схемы имеется связь и состояние ячейки Ь как бы продвигается по кольцу, В кольцевых пересчетных схемах состояние Ь в какой-либо момент времени соответствует только одной ячейке, остальные находятся в состоянии О .

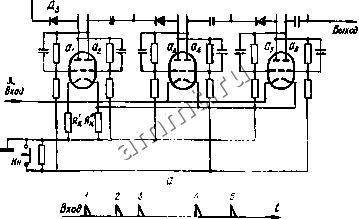

На ат?бу-ющую СквМЦ  КатоЗД( НатдД2 Рис. XII.85. Кольцевая пересчетная схема на электронных лампах (а) и временные диаграммы (б). На рис. XII.85 приведена ламповая кольцевая пересчетная схема. Каждая ячейка схемы набрана из симметричных триггеров, в цепи левых к правых катодов ламп включены общие резисторы связи J?k и i?. Запускающие импульсы положительной полярности поступают на резистор R. Связь
