Таблица XVUl. 3 Основные группы контактов давлений

Haumiiodafiuei по/те-

тнтатноы группы

Замыкание

Переключение

Переход ит

пере/<Л1рчеиие

ние покоя

Промежу- Рабочее

точное шоке те

потке-пае

г д ~ е ж

1 £Г

Рис. XVni.I7. Схемы замедления работы реле:

а. ж - схемы с деухсторокним заме,![леннем; б, е, е -схемы с замедлением прн отпусканип: в, д ~ схемы с замедлением прн срабатывании.

замкнутой обмотки, тем больше замедление. Втулка, расположенная у основания (сзади катушки), дает замедление иа отпускание, а втулка, располо-жекианспереди катуцшн, дает замедление на срабатывание. Схемные способы замедления сводятся к шунтированию части обмотки нли отдельной обмотки резистором, конденсатором или диодом.

Схемы на рис. XVIII. 17, а, ж обеспечивают двухстороннее замедление. Схемы на рис. XVIII. 17, б, е, е дают замедление только на отпускание, так Как в этих схемах шунтирующий э.чемент уменьшает скорость спадания тока (в схеме на рис. XVllI.I7, бконтактыУ-Р замыкаются после срабатывания реле). Схемы на рис. XVUI.17, в, Й дают замедление. Применяя конденсаторы емностью от 100 до 1000 мкф, можно получить замедление от

WHCTOpa и конденсатора. Величины элементов искрогасяишх контуров зависят от многих факторов, в частности от сопротивления в ивдуктивности обмоток реле. Несмотря на то, что методика расчета нскрогасящих контуров разработана, рекомендуется радиолюбителям дачные этих контуров подбирать практически е действующих схемах. В большинстве случаев сопротивление в схемах искрогасящих контуров (рис. XVIII.16, г, выбирают от 10 до 200 ом, а емкости - от 0,i до i,0 мкф.

В табл, XVIII.3 приведены основные группы контактов давления. Для коммутации в сложных электрических цепях применяются комбинированные многокоптактные группы, состоящие из простейших контактных групп.

Время срабатывания и отпуска-ввя об.ччяых реле лежит в пределах от 2 до 100 лесе/с. Для увеличения времени срабатывазшя н отпускания применяются конструктивные и схемные способы замедления. Конструктивные способы замедления осуществляются медной втулкой, плотно надетой на сердечник, или короткозамкнутой обмоткой из толстой медной луженой проволоки, наматываемой в один нлн несколько слоев непосредственно ва сердечник. При этом, чем толще втулка и больше диаметр провода коротко-

нескольких секунд до нескольких минут. Легче получить большое замедление иа отпускание, чем ва срабатьшаняе.

Ампер-витки срабатывания для данного типа реле определяются количеством контактных пружин и контактным давлением. Поэтому заводы изготавливают реле с различными обмотками. Радиолюбитель при отсутствии реле с необходимыми ампер-витками срабатывания может перемотать обмотку реле илн изменить в некоторых пределах вапряженве ва зажинах реле. При этом необходимо учитывать изоляционные свойства обмотки.

Таблица KVI11.4

Данные обмоток реле

	Сопротивление,	Количество	Диаметр	Ток сргбатыва-
реле		витков	провода, нн	нии. Ш
		I ООО .	0.44	62,0
		3100	0,22	28,0
		7800	0,15	15,0
	1000	13 500	0,12
	5000	18000	0,10
	15000	49 000	0,06
		I 400	0,25	80,0
		5600	0,16	45,0
		7400	0,10	24,0
	2000	II 700	0,10	14,0
	6 000	28 300	0,06
		2400	0.14	220,0
РС-13		5400	0,13	65,0
		6200	0,11	37,0
	800,	28 000	0.05	10,0
		1400	0,12	68,0
		3000	0,08	40,0
		4500	0,07	26,0
		5000	0,06	25,0

Примечание. Обмотки выполнены проводом марки ПЭЛ.

Данные обмоток реле некоторых типов приведены в табл. Х\г1П.4. Ниже приводятся типы реле, получивших наибольшее распространение в различной аппаратуре радио в проводной связи, устройствах автоматики н сигнализации.

1. Реле типа РПН с плоским сердечником и плоским якорем (рис. XVin.18, а).

2. Малогабаритные реле с круглым сердечником типа РКМ (рис, XVIII.18, б).

3- Малогабаритные реле типа РС-13 (рис. XVni.l8, в), предназначенные, для работы в подвижных установках.

Некоторые данные реле типов РПН, РКМ, РС-13 шиведены в тебл. XVIII,5.

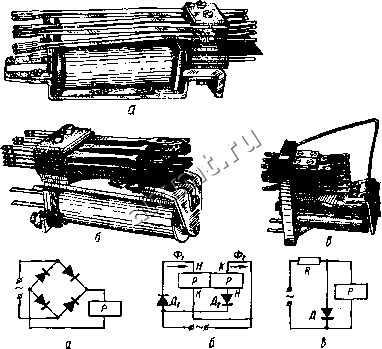

Рнс. XVIII.IS. Нейтральные электромагнитные реле типа:

а - РПП; б - РКМ: в - РС-13.

Рис. XVIIMS. Схемы включения реле переменного тока!

а - однообмоточное с двухполупериодкын выпрямителем! б - двухобмо-точное с дяухполупериодмым выпрямителем; в - однообмоточное с шунтированием второго по.упериоАЗ*

Рис, XVin.20. Унифицированное реле типа МкУ-48.
