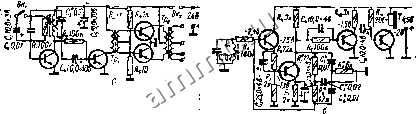

Читальный зал --> Лентопротяжные механизмы Ht (Rio - изменение через 10 градусов). Границы диапазона устанавливаются с помощью потенциометров Яц - ?ib. Термостабильность усилителя постоянного тока обеспечивается за счет глубокой отрицательной обратной связи, снимаемой о резисторов, включенных последовательно (Rs - Rt) н параллельно (R - R коллекторной нагрузке. Балансировочные потенциометры R22, R32 используются при иаладке усилителя дпя выравнивания коллекторных toi<i.b 1 на  т, п:ь 2/! Ки, Д, Л8О8 Рис. XX.10. Схема электротермометра с транзисторньв! датчиком. транзнсторов и Т. Потенциометр Ra предназначен для установления режима стабилитронов Д, - (ток 5-6 ма). Контроль напряжения на выходе стабилитронов осуществляется переключением тумблера Я3 в правое положение ( контроль ) - выходное напряжение имеет величину 7,5 е. Во избежание перегрузки мнкроамперметра, в случае еслн переключатель Яа находится в положеннп.не соответствующем измеряемой температуре, микроамперметр шунтируется резистором R {Кн. Германиевый транзистор (датчик) прикреплен к концу хлорвиниловой трубки длиной около 2 jw и соединен с прибором тремя гибкими проводниками. Транзисторы 7j н помещаются в термостат, состоящий из да>х медных массивных коробок, вставленных одна в другую и изолированных Между собой асбестовыми прокладками. Прибор питается от четырех бага-рей типа КБС-Л-0,5. Прн чувствительности микроамперметра 100-150 мт Д.1Я полного отклонения шкалы при изменении температуры на 1 С коэффициент усиления усилителя постоянного тока не выше 10-20. 658 Радиолюбительские конструкции для народного хозяйства § 6. МЕТАПЛО- И ТРАССОИСКАТЕЛИ Прнбор ддв обнаружения металлических предметов обеспечивает об-иаружение последних под слоем грунта илн снега на расстояиик 0,4-I м и находит применение в практике геодезических а сантехначеских работ (например, обнаружение крышек колоддев). Принцип работы прнбора основан на том, что частота высокочастотного гедерэтора изменяется при приближении алемента его контура - поисковой катушки- к металлическому предмету. Максимальное изменение частоты соответствует минимальному расстоннию между поисковой катушкой н металлическим предметом. Схема прнбора приведена на рнс. XX.П. Высокочастотный генератор с часготой колебания 445 кгц выполнен на транзисторе Ti по емкостной трек- Г,П15  Т,Ш2 Т,П!5  Рис. XX.11. Схема прибора для обнаружения металлических предметов. точечной схеме. Рабочая точка транзистора определяется делителем напряжения Rl, Ri и резистором Rs- Конденсатор переменной емкости позволяет подстраивать частоту генератора и добиться максимальной чувствительности прибора. Колебания генератора поступают на фильтр сосредоточенной селекции (ФСС), настроенный на частоту 445 кгц (так как усилители ПЧ в радиоприемниках настроены на 465 кгц, то работающий прибор не создает помех). Прн уходе частоты генератора уменьшается амплитуда колебаний на выходе усилителя, вследствие чего изменяется коллекторный ток транзистора Tj,. Индакатором наличия металлического предмета является микроамперметр с чувствительностью 200 мка, включенный в коллекторную цепь транзистора Т. в приборе использован ФСС, применяемый в радиоприемнике Атмо-сфера-2М . С помощью сердечников его контуры перестраивают на рабочую частоту прибора (445 кец), не изменяя намоточных данных катушек. Можно использовать также ф(х от радиоприемников еТопаз-29 и Сокол . Поисковая катушка помешена в электростатический экран, выполненный в виде разрезанного кольца из дуралюминиевой трубки (диаметр трубки 12мм, кольца - 390 мм). Катушка содержит 14 витков провода ПЭЛШО 0,28. Поисковая катушка соединена с генератором экранированныч коаксиальным кабелем. Источникалш питания прибора служат две батареи КБС-Л-0,5. Трассоискатеяь [И]. Прибор предназначен для определения осевой линии залегания телефонных кабелей, проложенных на глубине до 1 а также ориентировочного определения глубины залегания кабеля я места некоторых повреждений. Прибор состоит из двух блоков: генератора низкочастотных колебаний н приемннка. Генератор питает испытуемую линию, с помощью приемника производится поиск. Дальность действия прибора 3-4 км, точность определения осевой линии 10 см. Схема генератора приведена на рнс. XX.12, а. Задающий генератор с модулятором собран на транзисторе Г. При разомкнутом выключателе £ 1 транзистор Tl с контуром L1C3 в цепи ко.лектора и элементами RiC в  Рис. ХХЛ2. Трассой скат ель схема генератора; б - схема при еыкика цепи базы работает как генератор, собранный по индуктивной трехточечной схеме с рабочей частотой 1 кгц. Модуляция передатчика с частотой 2- 3 гц осуществляется включением тумблера Bki. Подключение емкости резко увеличивает постоянную времени базовой цепи, встедстбие чего генератор начинает работать в режиме прерывистой генерации. Каскад на транзисторе Та является буферным между генератором и мощным двух; тактным выходным каскадам, собранным на транзисторах Т, Т. Резистор устанавливает рабочую точку транзистора по току, величина которого при отключенном транзисторе составляет 8-10 ма. Резисторы Rt н /?в устаиавлявают необходимый начальный режим транзисторов выходного каскада. Секционированная обмотка выходного траноюрматора позволяет согласовать выход генератора с нагрузкой в 1-2 ом, 50 ом и 200 ом. Выходная мощность генератора составляет 5-8 вт. Для питания генератора применяется аккумуляторная батарея напряжением 24 в. Ток потребления до 1 а. Генератор смонтирован на гетииаксовой плате размером 150 X 100 X X 2 мм. На передней панели размещены тумблеры 5% и Вл, выходные клеммы и клеммы подключения питания. Катушка 1. содержит 500 -j- 500 витков провода ПЭЛ 0,1 и выполнена на сердечнике СБ-3. Трансформатор Tpi намотан на ферритовом кольце с наружным диаметром 8 мм н сечением 2X3 мм; первичная обмотка содержит 300 витков провода ПЭЛ 0,1, вторичная - 80-f 80 витков провода ПЭЛ 0,l5f Трансформатор Тра собран на сердечнике на лластин Ш-19, толщина набора 25 мм. Первичная обмотка содержит 130130 внтков провода ПЭЛ 0,51, вторичная - 404- 160 + + 200 внтков провода, соответственно, ПЭЛ 1,2, ПЭЛ 0.51, ПЭЛ 0,33. Схема приемника приведена на рнс. XX.12, б. Антенный контур LjCi настроен на частоту генератора. Напряжение звуковой частоты поступает через резистор R на вход усилителя, собранного на четырех транзнсторак.
