4) непосредственное воэдейстние на шасси,

5) непосредственEioe воздействие на контуры и участки схемы приемника

По частотному спектру, занимаемому помехами, различают

1) помехи, спектр которых расположен вне полосы спектра телевизионного сигнала,

2) помехи, спектр которых расположен в полосе спектра телевизионного сигнала

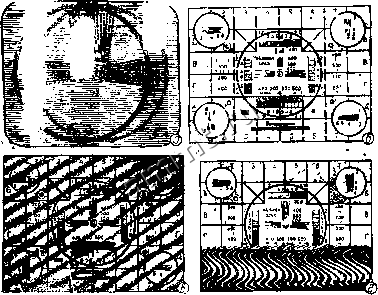

Рнс ХП1 221. Различные виды помех па экране телевизора

Воздействие на приемник помех, расположенных в полосе телевизионного сигнала, очевидно Помехи, спектр которых расположен за пределами полосы частот тетевиз ион ного сигнала, могут попадать в приемник как через дополнительные каналы, возникающие вследствие того, что реальная полоса пропускания приемника обычно шире, чем спектр телевизионного сигнала (рис ХП1 222), так и черет основной канал всчед-ствие возникновения номбииационных частот и перекрестной модутяцнн в УВЧ или смесит&те, обусловленных нелинейностью их характеристик, а также высшими гармоническими в колебаниях гетеродина

Методы борьбы с помехами в приемнике. В зависимости от путей проникновения помех в приемное устройство н типа помех применяются различные способы борьбы с ними

I. Частотное разделение помехи и сигнала. Этот способ применичг, если частотный спектр помехи лежит за пределами спектра, занимаемого телевизионныл! сигналом, или в полосе сигнала, но достаточно узок



Наиболее опасно проникновение помех на первую лампу, поскольку именно здесь возникают комбинационные частоты Поэтому частотное разделение сигнала и помехи должно быть выполнено на входе приемника. Для частотного разделения сигнала и помехи могут применяться: 1 Фильтры верхних частот, подавляющие все помехи, спектр которых расположен ниже наиболее низкой частоты телевизионного канала Этот

65,75


50 55

fu me/!efft/3uomiQ тш--

60 S3

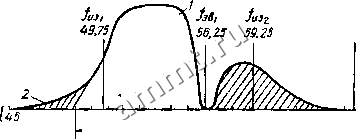

Pfic ХП! 222 Возможная форш частотное характеристики телевизора: I - основной канал для приема голезных сйгналоа, 2 - дополнительные каналы

проникновения помех.


о 20 40 tkfZU

Рис ХП1 223 Сетевой фильтр:

а - схема, б - характеристика затухания

тип фильтра наиболее эффективный, так как более вероятно расположение частотных спектров помех ниже частот телевизионного канача.

2. Фильтры нижних частот, которые подавляют все частоты, расположенные выше наивысшей частоты телевизионного канала, а также частоты, попздакнцне в допатнительный и зеркальный каналы

3 Полосовой фильтр, объединяющий свойства фильтров нижних и верхних частот

4. Заградительный узкополосный перестраивающийся фильтр, который применяется для подавления помех, занимающих узкий спектр в полосе частот телевизионного канала Поскольку этот фильтр вырезает часть составляющих телевизионного сигнала, несколько снижается качество изображения. Поэтому при отсутствии помех этот фильтр нужно выключать.

5. Сетевой фильтр, представляющий собой фильтр нижних частот с граничной частотой 4-5 Мгц (рис. ХП1.223) или ниже (выполняется только симметричным) Большое значение нчеет качество заземления этого




20 uof.Mea


Вход ®-

СЛ? C?4ff 1вм5й

5 fff? eOf,Meii

1 П T -

: с с яйс

60 20

q.2Z9 Is 0Л! [Выход

0 20 0 f.Meu,


I W- y/y-.

It-A;

4C fff? Й0 f,M8a

] 8ыхоВ

M 60 dofMu

Рис. XIII.224. Фильтры лля [одзвлення пшех ва входе телевизора и их характеристики затухания:

а. в - фильтры верхних частот; б, г - фильтры нижних частот, соотаетственыо для 1-го и 2-го каиалой; 3 - полосовой фильтр для 2Го канала; е -~ заградительный фильтр,

4н1льтра. Корпус фильтра, являняцийся одвтремеиио экраном, необходимо соединять с шасси телевизора коротким проводником.

На рис. XIII,224 приведены схемы и данные фильтров, предназначенных для защиты 1 ГО и 2-го каналов телевизионных приемников. Эти фильтры выполняются асимметричными, если прН]У1еняются коаксиальные кабели, и симметричными прн даухпроводных симметричных фидерах.
