входным сигналом ENB и выходными сигналами может быть различной, и это можно было бы наблюдать на другой временной диаграмме. Как мы увидим позже, задержка при прохождении сигнала по некоторому заданному пути может быть различной в зависимости от того, в каком направлении изменяется сигнал на выходе: от низкого уровня до высокого или от высокого уровня до низкого (это явление не отражено на рисунке).

В реальной схеме задержка обычно измеряется между средними точками переходов в сигналах, как показано на наших временных диаграммах. Одна единственная временная диаграмма может содержать много различной информации о задержках. Каждая задержка имеет свое обозначение; на нашем рисунке это t и tjj. В сложных временных диаграммах задержки обычно нумеруются для облегчения ссылки на них (например: t, t,t. В любом случае временная диаграмма обычно сопровождается таблицей временных параметров {timing table), в которой указаны величина каждой задержки и условия, при которых задержка имеет такое значение.

Величина задержки редко определяется одним числом, так как задержки в реальных цифровых компонентах могут сильно зависеть от напряжения питания, температуры и различных производственных факторов. Поэтому в таблице временных параметров может быть указан диапазон значений, определяющийлмнм-мальное, типичное максимальное значение для каждой задержки. Наличие некоторого диапазона возможных значений задержки иногда отражается на временной диаграмме, как показано нарис. 5.19(c), где переходы происходят не в строго фиксированные моменты времени.

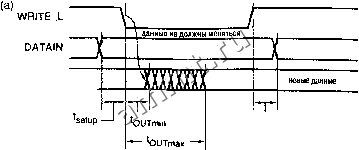

Для некоторых сигналов нет необходимости изображать на временной диаграмме, как именно меняется значение сигнала в конкретный момент времени: от 1 до О или от О до 1; достаточно только показать, что переход имеет место. Этим свойством обладает любой сигнал, который несет информацию о бите данных : фактическое значение бита данных изменяется в зависимости от привходяпщх обстоятельств, но, независимо от его значения, бит передается, сохраняется или обрабатывается в определенный момент времени относительно управляющих сигналов в системе. Временная диафамма на рис. 5.20(a) поясняет эту идею. Сигнал данные обычно имеет установившееся значение, равное О или 1, а переходы происходят только в определенные моменты времени. Понятие о не строго фиксированной величине задержки можно также применить к сигналам данные , как показано на рисунке для сигнала DATAOUT.

В цифровых системах обработка фуппы сигналов данных в шине довольно часто производится идентичными схемами. В этом случае все сигналы в шине имеют одни и те же временные параметры и могут быть представлены одной временной диафаммой и соответствующей записью в таблице временных параметров. Если известно, что сигналы в шине в течение определенного времени имеют конкретные постоянные значения, то иногда это отображают на временной диафамме двоичными, восьмеричными или шестнадцатеричными числами, как показано нарис. 5.20(b).




DATAOUT

- *hold

CLEAR COUNT

Л Л fV

STEP[7.0] FF )( 00 )( 0 )( 0 )( 03

Рис. 5.20. Временные диаграммы сигналов данные : (а) фиксированные и не строго фиксированные моменты переходов; (Ь) последовательность значений сигналов на 8-разрядной шине

5.2.2. Задержка распространения

в разделе 3.6.2 мы формально определили задержку распространения сигнала как время, затрачиваемое для того, чтобы изменение сигнала во входной цепи привело к изменению сигнала в выходной цепи. В комбинационной схеме с несколькими входами и выходами много различных путей прохождения сигнала, и каждый путь может иметь свое значение задержки распространения. Кроме того, задержка распространения при изменении выходного сигнала от низкого уровня до высокого (?plh) может отличаться от задержки, когда этот сигнал изменяется от высокого уровня до низкого (t).

Производитель комбинационных ИС обычно указывает все эти различные задержки распространения или, по крайней мере, задержки, которые могут представлять интерес в типичных приложениях. При обьединении различных ИС в конструкцию ббльших размеров, для анализа временных соотношений в схеме в целом используются индивидуальные характеристики отдельных микросхем. Задержка распространения сигнала при прохождении через все логические элементы схемы равна сумме задержек, вносимых отдельными элементами.

5.2.3. Временные параметры

Временные параметры устройства можно охарактеризовать минимальным, типичным и максимальным значениями для каждой задержки распространения и для каждого направления изменения сигнала:



Максимальная задержка (maximum delay). Этот параметр является одним из наиболее часто используемых опытными разработчиками, так как задержка распространения никогда не может превышать максимального значения. Однако понятие никогда варьируется от семейства к семейству и от изготовителя к изготовителю. Например, максимальные задержки распространения ТТЛ-схем 74LS и 74S бывают указаны для напряжения питания V = 5 В при температуре Тд = 25°С и при почти отсутствующей емкостной нагрузке. Если напряжение питания или температура изменяются или если емкостная нагрузка больше 15 пФ, то задержка может быть больше. С другой стороны, максимальная задержка распространения для микросхем 74АС и 74АСТ относится ко всему рабочему диапазону напряжений питания и температур и к случаю большей емкостной нагрузки, равной 50 пФ.

Типичная задержка (typical delay). Этот один из параметров, чаще всего используемых теми разработчиками, которые не предполагают находиться вблизи своего изделия, когда оно покинет дружественную среду лаборатории и будет отправлено заказчикам. Типичная задержка-это величина, которая характеризует устройство, изготовленное в хороший день и работающее при почти идеальных условиях.

Минимальная задержка (minimum delay). Это наименьшее значение задержки распространения, которое когда-либо может быть получено. Работа боль-

. шинства правильно построенных схем не зависит от этого параметра; то есть они будут нормально работать, даже если задержка нулевая. На это следует обращать внимание, потому что производители не указывают минимальную задержку для большинства логических семейств с умеренным быстродействием, включая ТТЛ-семейства 74LS и 74S. Однако у быстродействующих ИС, включая схемы ЭСЛ, а также КМОП-семейства 74АС и 74АСТ, минимальная задержка указывается и она отлична от нуля; это позволяет разработчику гарантированно выполнить временные требования, предъявляемые защелками

и триггерам и, которые рассматриваются в параграфе 7.2

Табл. 5.2 содержит типичные и максимальные значения задержки для hcicoto-рых КМОП- и ТТЛ-схем серии 74. В табл. 5.3 приведены те же самые параметры для большинства КМОП- и ТТЛ-схем средней степени интегращ1и, которые появятся в дальнейшем в этой главе.

насколько типично типичное?

Большинство ИС, возможно до 99%, действительно изготовлены в хорошие дни и имеют величину задержки, близкую к типичному значению. Однако если вы проектируете систему, которая работает только в том случае, когда все 100 используемых в ней ИС имеют типичные временные параметры, то, согласно теории вероятностей, система не будет работать с вероятностью (1 - 0.99°*)-100% = 63%. Впрочем, взгляните на следующее рассуждение, вынесенное за пределы основного текста...
