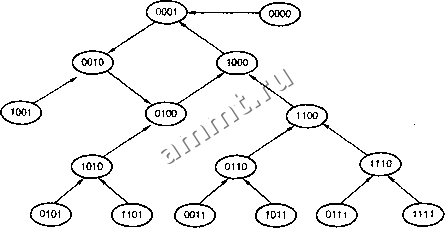

Читальный зал --> Программные средства foundation +5 В CLOCK регистр сдвига, включенный на  Рис. 8.62. Самокорректирующийся 4-разрядный кольцевой счетчик с 4 состояниями, в котором циркулирует одна 1  Рис. 8.63. Диаграмма состояний для самокорректирующегося кольцевого счетчика В логических КМОП- и ТТЛ-семействах большое число входов чаще бывает У вентилей И-НЕ, а не у вентилей ИЛИ-НЕ, поэтому может оказаться более удобным гюстроить самокорректирующийся кольцевой счетчик по схеме представленной ш рис. 8.64. В каждом из состояний, образующих нормальный цикл такого счетчика, имеется только один 0. CLOCK  74x194
АВС1 L -12- регистр сдвига, включенный на сдвиг влево 74x10 OO 01 02 03 >1 Рис. 8.64. Самокорректирующийся 4-разрядный кольцевой счетчик с 4 состояниями, в котором циркулирует один О Основное достоинство кольцевого счетчика с точки зрения его применения в задачах управления состоит в том, что его состояния, выражаемые совокупностью сигналов на выходах триггеров, являются словами кода 1 из и . Это значит, что всегда только один из выходных сигналов триггеров имеет активный уровень. Кроме того, в выходных сигналах кольцевых счетчиков нет паразитных импульсов; сравните этот подход со случаем, когда двоичный счетчик дополняется дешифратором (см. рис. 8.42). *8.5.7. Счетчики Джонсона у и-разрядного регистра сдвига с инвертором в цепи обратной связи между последовательным выходом и последовательным входом имеется 2п состояний. Такая конструкция носит название скрученного кольцевого счетчика {twisted-ring counter), счетчика Мебиуса {Moebius counter) или счетчика Джонсона {Johnson counter). Основная схема счетчика Джонсона показана на рис. 8.65, а его временнь/е диафаммы - на рис. 8.66. Нормальные состояния этого счетчика перечислены в табл. 8.20. Как видно из таблицы, при наличии обоих выходных сигналов всех триггеров каждое нормальное состояние счетчика можно обнаружить с помощью 2-входового вентиля И или И-НЕ. На выходах этих вентилей нет паразитных импульсов. +5 В +5 В CLOCK RESET L  74x194
регистр сдвига, включенный на сдвиг вяево Q0 Q1 Q2 Q3 74x04 Q3 L Рис. 8.65. Основная схема 4-разрядного счетчика Джонсона с 8 состояниями CLOCK RESET L 00 QI Q2 Q3 STATE Рис. 8.66. Временные диаграммы для 4-разрядного счетчика Джонсона Табл. 8.20. Состояния 4-разрядного счетчика Джонсона состояния Q3 Q2 01 00 Декодирование S1 S2 S3 S4 S5 S6 S7 S8 О О О О 1 1 1 I о о о I 1 о о ] 1 о о о Q3 Q0 QIQO Q2 - Q1 Q3 Q2 Q3Q0 Qi QO Q2Q1 Q3 02 ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
