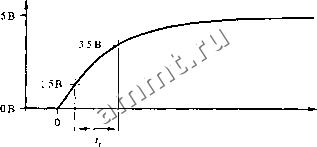

Читальный зал --> Программные средства foundation напряжение У будет равно 0. Между указанными значениями напряжение Kq. изменяется по экспоненциальному закону; Ъит = Усе е- - = 5.о.е-/<оох10ох1о-Ъ в = s.O-e-/co ) в. Произведение ЛС имеет размерность времени и называется постоянной времени (RC time constant). Проведенное вычисление говорит о том, что постоянная времени при переходе от высокого уровня к низкому равна 10 наносекундам (не). На рис. 3.39 показана зависимость напряжения У. от времени. Чтобы определить время спада вспомним, что в качестве фаниц низкого и высокого уровней входного сигнала КМОП-схемы, подключенной к выходу другой КМОП-схемы, приняты значения 1.5 В и 3.5 В. Чтобы получить время спада, необходимо = 1.5 В, воспользоваться предыдущим соотношением для Уу = 3.5 В и откуда следует: t = -RCi. InlbuT iо. 10-9. inlbuT Vcc 5.0 ?3 5 = 3.57 нс, /15 =12.04 НС. Время спада t равно разности между этими двумя числами, что составляет около 8.5 НС. 2000м > ШОм-> ШОм 1000м OUT  время Рис. 3.39. Время спада при переходе напряжения на выходе КМОП-вентиля от высокого уровня к низкому уровню Аналогично можно рассчитать время нарастания сигнала. На рис. 3.40(a) представлено состояние схемы, когда сигнал на выходе имеет установившийся низкий уровень. На рис. 3.40(b) изображен начинающийся в момент времени / = О переход КМОП-схемы в состояние с высоким уровнем на выходе. Как и прежде, напряжение У. не может измениться мгновенно, но при / = < конденсатор будет полно- стью заряжен и напряжение Fqj. будет равно 5.0 В. Снова изменение напряжения Vqj-j. описывается экспоненциальным законом: = Ксс (I -е /- ) = 5.0 (1 е-/(200х100><10-Ъ) в = 5.0.(I-е-/(20х!0-)) в. Постоянная времени в этом случае равна RC = 20 не. На рис. 3.41 показана зависимость напряжения от времени. Чтобь! получить время нарастания, снова необходимо воспользоваться имеющимся соотнощением для = 1.5 В и Кдц = 3.5 В, откуда следует: t = -R,C - In сс - Уот . 10-9. In - оит Р Ксс 5.0 15 =7.13 НС, 5 = 24.08 НС. Время нарастания tr определяется как разность между полученными двумя числами и приблизительно равно 17 не. Vcc=+5.0B (b) V =+5.0В >1М0и = ов Нагрузка по переменному току ЗОООи Нагрузка по переменному току > 1М0н иЮпФ 1(Х>пФ Рис. 3.40. Модель перехода КМОП-вентиля от низкого уровня к высокому уровню на выходе; (а) низкий уровень на выходе; (Ь) состояние схемы после того, как транзистор с п-каналом оказывается закрытым , а транзистор с р-каналом -открытым В последнем примере предполагается, чтор-канальный транзистор имеет вдвое большее сопротивление, чем и-канальный транзистор; в результате время нарастания вдвое больше времени спада. Слабому )-канальному транзистору требуется больше времени для того, чтобы подтянуть выходное напряжение до высокого уровня, чем сильному и-канальному транзистору для того, чтобы понизить его до низкого уровня; способность вентиля переключать выходной сигнал асимметрична . В быстродействующих КМОП-устройствах р-канальные транзисторы иногда изготовляют большего размера, чтобы уравнять времена переходов и сделать переходы на выходе от высокого уровня к низкому уровню и обратно более симметричными. С увеличением емкости нагрузки - независимо от свойств транзисторов - постоянная времени имеет большее значение и длительность переходных процессов на выходе растет. Таким образом, задача разработчиков быстродействующих схем состоит в минимизации емкостной нагрузки, особенно для сигналов, наиболее критичных в отношении времени. Это можно сделать, уменьшая число входов, на которые поступает данный сигнал, путем создания нескольких копий этого сигнала, а также посредством аккуратной разводки схемы. 2000м > ШОм >1М0м 1000м  время Рис. 3.41. Время нарастания при переходе напряжения на выходе КМОП-вентиля от низкого уровня к высокому При работе с реальными цифровыми схемами часто желательно оценить время переходных процессов без проведения детального анализа. Полезное эмпирическое правило состоит в том, что время переходного процесса приблизительно равняется постоянной времени ЛС-цепи заряда или разряда. Например, оценки 10 НС и 20 НС для времени спада и нарастания в рассмотренном примере были бы достаточно приемлемыми, особенно с учетом того, что большинство предположений, прежде всего относительно емкости нагрузки и сопротивлений открытых транзисторов, являются приблизительными. Изготовители коммерческих КМОП-схем в своих справочных данных обычно не указывают сопротивления открытых транзисторов. Если тщательно поискать, то эту информацию можно найти в публикуемых изготовителями комментариях. Это сопротивление в любом случае можно оценить как частное от деления напряжения на открытом транзисторе на ток, протекающий через активную нагрузку в наихудшем случае, как это было показано в разделе 3.5.2: р(оп) Усе IOHminT OHmaxT IOLmaxT ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
