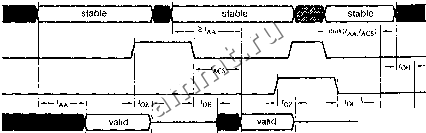

Читальный зал --> Программные средства foundation Am-1 q- дешифрагор к строк POWER ON Am ц-Am+1 D- An-1 ОИ*!* ...-У.Вч. матрица памяти s i/sJ POWER *ч.Г\ ( POWER мультиплексор столбцов Db-1 Db-2 Рис. 10.13. Структура ПЗУ, иллюстрирующая использование сигналов, поступающих на входы управления (POWER ON - вход управления питанием) ADDR CS L OE L data  Рис. 10.14. Временные диаграммы, характеризующие работу ПЗУ (stable -установившиеся значения, valid - достоверные значения) вившиеся значения, сигналы на выходах данных к этому времени могут быть верными или не верными. oz Время запрещения выдачи данных {output-disable time). Эта величина равна задержке между моментом установления неактивных значений сигналов на входах ОЕ и CS и моментом перехода выходных каскадов с тремя состояниями в высокоомное состояние. /qj Время удержания данных на выходе {output-hold time). Время удержания данных на выходе равно интервалу, в течение которого сигналы на выходах данных сохраняют свои значения после изменения адреса или после принятия сигналами на входах OE L и CS L неактивных значений. НЕ ВСЕ ВХОДЫ РАВНОЦЕННЫ Рассматривая декодирование и мультиплексирование в схеме на рис. 10.13, можно ожидать, что время доступа для одних адресных входов меньше, чем для других. Если сигналы в тех или иных разрядах адреса появляются с задержкой по отношению к другим, то эту задержку можно скомпенсировать, подавая запаздывающие сигналы на более быстрые адресные входы ПЗУ. В конце концов, любой входной сигнал можно подать на любой адресный вход ПЗУ, если вы готовы соответствующим образом изменить содержимое ПЗУ. Однако производители ПЗУ не указывают, какие из входов быстрее, даже тогда, когда таковые имеются. Фактические внутренние электрические характеристики большинства ПЗУ могут быть такими, что различия задержек очень малы и нет смысла беспокоиться по этому поводу. Так же, как и в случае других компонентов, производитель указывает максимальные и, иногда, типичные значения всех временнь/х параметров. Обычно для ОЕ он указываются также минимальные значения. Минимальное значение часто принимают равным 0; это означает, что минимальная задержка комбинационной логики внутри ПЗУ равна нулю. 10.1.6. Применения ПЗУ Как мы упоминали ранее, самым распространенным применением ПЗУ является хранение программ в микропроцессорных системах. Однако во многих случаях ПЗУ могут обеспечить дешевую реализацию сложных или случайных комбинационных функций. В этом разделе мы приведем в качестве примера пару схем на основе ПЗУ, которые используются в цифровых телефонных сетях. Когда аналоговый речевой сигнал попадает в типичную цифровую телефонную систему, из него берутся выборки 8000 раз в секунду, которые преобразуются в последовательность 8-разрядных байтов, представляющих выборочные значения аналогового сигнала. В разделе 8.5.3 бьшо показано, как можно преобразовывать цифровые выборки речевого сигнала из параллельного формата в последовательный и обратно, но процесс кодирования самих 8-разрядных байтов не был описан. Сейчас мы сделаем это, а затем покажем, как легко можно оперировать с этой закодированной информацией. НЕВЕРОЯТНО БЫСТРЫЕ ПЗУ Реальные задержки в ПЗУ, конечно, никогда не равны нулю, но они вполне могут быть меньше, чем это необходимо для удовлетворения требования ненулевого времени удержания данных где-то в другом месте в вашем устройстве. Поэтому лучше предположить, что у ПЗУ t = О, если только вы не знаете, с чем имеете дело в действительности. знак показатель мантисса экспоненты Аналоговые сигналы, представленные в этом формате, могут находиться в интервале от -8159 к до +8159 к, где к - произвольный масштабный коэффициент. Весь интервал значений сигнала равен 2 8159, а наименьшая представи-мая разность составляет всего лишь 2 (при Е = 0), поэтому динамический диапазон равен 20 log 8159 или около 78 дБ, что заметно лучше, чем при 8-разрядном линейном кодировании. деньги ни за что... Применяя -ИКМ, вы, конечно, ничего не получаете даром. При кодовом уплотнении разность между последовательными значениями при больших амплитудах сигнала больше, чем при малых амплитудах, поэтому при кодировании аналоговых сигналов большой амплитуды ошибки квантования больше (эти ошибки обусловлены различием между значением аналоговой выборки и ближайшим возможным представлением ее в виде кодового слова). Но ошибка квантования выражается в процентах от значения сигнала в выборке; поэтому она остается примерно постоянной в пределах всего диапазона представимых значений. Простейшим 8-разрядным кодированием знака и амплитуды аналогового сигнала мото бы быть его представление в виде 8-разрядных целых чисел в дополнительном коде или в прямом коде со знаком; такой способ кодирования называется линейным кодированием {linear encoding). Однако 8-разрядное линейное кодирование имеет Офаниченный динамический диапазон {dynamic range) -отношение диапазона представимых чисел к наименьшей представимой разности; в данном случае динамический диапазон был бы равен всего лишь 2* = 256. Любители аудиотехники знают, что это соответствует динамическому диапазону 20 log 256, то есть около 48 дБ. Для сравнения напомним, что в звуковых компакт-дисках применяется 16-разрядное линейное кодирование, динамический диапазон которого теоретически равен 20 log 2* или около 96 дБ. В Северной Америке в телефонной сети применяется не линейное кодирование, а 8-разрядное кодовое уплотнение {companded encoding), называемое ц-Я/ГЛ/(импульсно-кодовая модуляция с -характеристикой; jx-law PCM). [В европейской телефонной сети применяется другой вариант 8-разрядного уплотнения, называемый А-ИКМ {A-law РСМ) На рис. 10.15 показан формат 8-разрядного кодового слова, являющегося разновидностью представления чисел с плавающей точкой, согласно которому слово состоит из полей знака (S), показателя экспоненты (£) и мантиссы {М). Аналоговая величина V, представленная байтом в этом формате, находится по формуле: К= (1 - 2S) [(2) {2М+ 33) - 33]. 6 5 4 3 2 1 0 Рис. 10.15. Формат байта при jU-ИКМ ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
