Читальный зал --> Программные средства foundation (15) (14) (13) (12) а а в в с с > > у L Рис. 5.63. 8-ВХОДОВОЙ 1-разрядный мультиплексор 74x151: (а) принципиальная схема с цоколевкой для стандартного корпуса DIP с 16 выводами; (Ь) традиционное условное обозначение Табл. 5.34. Таблица истинности 8-входового 1-разрядного мультиплексора 74x151
Другим крайним представителем мультиплексоров в корпусах с 16 выводами является микросхема 74x157, показанная на рис. 5.64, в которой осуществляется выбор сигналов, поступающих на один из двух 4-разрядных входов. Только для того, чтобы запутать существо дела, производитель дал входу выбора имя S, а входу разрешения с низким активным уровнем сигнала имя G L. Заметьте также, что источники данных вместо DO и D1, как в нашем общем примере, названы А и В. Из табл. 5.35 видно, что применение нашей расширенной системы обозначений в таблице истинности делает описание микросхемы 74x157 очень компактным.  74x157

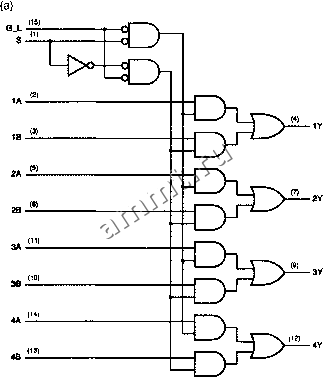

Рис. 5.64. 2-входовой 4-разрядный мультиплексор 74x157: (а) принципиальная схема с цоколевкой для стандартного корпуса DIP с 16 выводами; (Ь) традиционное условное обозначение
Табл. 5.35. Таблица истинности 2-входового 4-разрядного мультиплексора 74x157 Промежуточным звеном между мультиплексорами 74х 151 и 74х 157 является 4-входовой 2-разрядный мультиплексор 74x153. В этом устройстве, условное обозначение которого приведено на рис. 5.65, у каждого разряда есть отдельные входы разрешения (1G, 2G). Как следует из табл. 5.36, выполняемая им функция очень проста. Рис. 5.65. Традиционное условное обозначение мультиплексора 74x153 74X153 Табл. 5.36. Таблица истинности 4-входового 2-разрядного мультиплексора 74x153 Входы Выходы
Некоторые мультиплексоры имеют выходы с тремя состояниями. Вход разрешения такого мультиплексора вместо принудительного удержания выходов в нулевом состоянии, переводит их в состояние Hi-Z. Например, ИС 74x251 идентична ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
