7.9. Проанализируйте тактируемый синхронный конечный автомат, изображенный на рис. Х7.9. Запишите уравнения возбуждения, таблицу возбуждение/ переход и таблицу состояние/выход (используя имена состояний A-D для комбинаций q1 q2 = 00-11).

CLK .

D 0 >CLK Q

) --

>ак

Р и с Х7.9.

7.10. Повторите упражнение 7.9, поменяв в принципиальной схеме местами вентили И и ИЛИ. Объясните, является ли новая таблица состояние/выход двойственной по отношению к такой же первоначальной таблице.

7.11. Нарисуйте диафамму состояний для конечного автомата, описываемого таблицей 7.6.

7.12. Нарисуйте диафамму состояний для конечного автомата, описываемого таблицей 7.12.

7.13. Нарисуйте диафамму состояний для конечного автомата, описьтаемого таблицей 7.14.

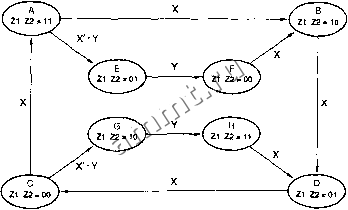

7.14. Составьте таблицу состояние/выход, эквивалентную диафамме состояний, изображенной на рис. Х7.14. Заметьте, что диафамма нарисована в предположении, что состояния изменяются только при таких комбинациях входных сигналов, которые указаны явно.

Рис. Х7.14.


7.15. Проанализируйте тактируемый синхронный конечный автомат, изображенный на рис. Х7.15. Запишите уравнения возбуждения, таблицу возбуждение/переход и таблицу состояний (используя имена состояний А-Н для комбинаций 02 01 q0 = 000-111).



РИС.Х7.15.

CLK -

>CLK

I->CLK

02 Qi

r->CLK

7.16. Проанализируйте тактируемый синхронный конечный автомат, изображенный нарис. Х7.16. Запишите уравнения возбуждения, таблицу возбуждение/переход и таблицу состояние/выход (используя имена состояний А-Н для комбинаций Q1 Q2 Q3 = 000-111).

Рис. Х7.16.

CLK-

-Q1 -Q2

. Q3

7.17. Проанализируйте тактируемый синхронный юнечный автомат, изображенный на рис. Х7.17. Запишите уравнения возбуждения, уравнения переходов, таблицу переходов и таблицу состояние/выход (используя имена состояний A-D для комбинаций Q1 Q2 = 00-11). Нарисуйте диафамму состояний, а также временнь/е диафаммы для сигналов CLK, X, Q1 и Q2 на интервале времени в 10 периодов тактового сигнала в предположении, что вначале автомат находится в состоянии 00 и сигнал X в течение всего времени остается равным 1.

Рис. Х7.17.

>CLK К

>CLK

7.18. Проанализируйте тактируемый синхронный конечный автомат, изображен-ный на рис. Х7.18. Запишите уравнения возбуждения, уравнения переходов, таблицу переходов и таблицу состояние/выход (используя имена состояний A-D для комбинаций Q1 Q0 = 00-11). Нарисуйте диаграмму состояний, а также временные диафаммы дня сигналов CLK, EN, Q1 и Q0 на интервале времени в 10 периодов тактового сигнала в предположении, что вначале автомат находится в состоянии 00 и сигнал EN в течение всего времени остается равным 1.



EN

CLK -

1->CLK

> CLK К °jP-

>

Рис. Х7.18.

. MAX

7.19. Проанализируйте тактируемый синхронный конечный автомат, изображенный на рис. Х7.19. Запишите уравнения возбуждения, таблицу возбуждение/переход и таблицу состояние/выход (используя имена состояний A-D для комбинаций Q1 Q2 = 00-11).

Рис. Х7.19.

CLK .

Г->т QO-

>т о:>

>

7.20. Во всех диафаммах состояний на рис. Х7.20 есть неопределенности. Перечислите их все для каждой из диафамм состояний. {Указание: Воспользуйтесь картами Карно и найдите в них не покрытые или дважды покрытые комбинации входных сигналов.)

Рис. Х7.20.


W +х



Х+ Y


7.21. Синтезируйте схему по диафамме состояний на рис. 7.64, используя шесть переменных для кодирования состояний, таких что выходные сигналы LA-LC и RA-RC равны значениям самих переменных состояния. Запишите список
