+5 V

CLOCK -RESETL-GO L

74x00

CNTEN

74x00

6 RELOAD L

74x163

> CLK О CLR

OjLD

ENP ENT A

QA QB QC QD RCO

RC04

74x163

>CLK О CLR

<3LD ENP ENT A

QA QB QC QD RCO

-QO -QI -Q2 -Q3

-Q4 -Q5 -Q6 -Q7

- MAXCNT

Рис. 8.40. Счетчик по модулю 193 на ИС 74x163 с последовательностью

счета 63, 64..... 255, 63, 64.....(На входы LD L должен подаваться сигнал,

являющийся результатом объединения по ИЛИ сигналов RESET L и RELOAD L. - Исправление автора.)

когда оба этих сигнала имеют активный уровень. Однако достаточно взглянуть на внутреннюю структуру ИС 163, представленную нарис. 8.31, чтобы увидеть вполне очевидное различие между этими сигналами: сигнал ENT проходит также на выход сквозного переноса. Во многих случаях это различие является существенным.

Рассмотрим, например, построенный на основе ИС 163 счетчик по модулю 193, который считает от 63 до 255 (рис. 8.40). Выходной сигнап MAXCNT принимает единичное значение, когда счетчик оказывается в состоянии 255, и останавливает счет до тех пор, пока снова не появится сигнал зафузки GO L. С приходом сигнала GO L в счетчик зафужается состояние 63 и он возобновляет счет до 255. (Заметьте, что схема чувствительна к сигналу GO L только в том случае, когда счетчик находится в состоянии 255.) Для того чтобы счет был остановлен при достижении состояния 255, необходимо обеспечить наличие единичного сигнала на выходе MAXCNT, несмотря на то, что счет прерван. Поэтому на вход ENT младшего счетчика подан постоянный сигнал разрешения, выход RCO этого счетчика соединен с входом ENT старшего счетчика и состояние 255 обнаруживается по сигналу MAXCNT, хотя значение сигнала CNTEN равно нулю (сравните с сигналом RC08 в схеме на рис. 8.39). Для разрешения счета сигнал CNTEN подают параллельно на входы ENP. Активным уровнем сигнала RELOADL на выходе вентиля И-НЕ счетчик возвращается в состояние 63 только в том случае, когда он находится в состоянии 255 и поступает сигнал GO L.



Другой счетчик, похожий по выполняемым функциям на ИС 74x163, - это микросхема 74x169; ее условное обозначение приведено на рис. 8.41. Одно из отличий счетчика 169 состоит в том, что выходной сигнал переноса и сигналы на входах разрешения имеют активный низкий уровень. Более существенно то, что ИС 169 является реверсивным счетчиком {ир/ down counter): он может считать в сторону увеличения или уменьшения содержащегося в нем двоичного числа в зависимости от значения входного сигнала UP/DN. Когда сигнал UP/DN равен 1, происходит счет в сторону увеличения; когда значение сигнала UP/DN равно О, счет ведется в сторону уменьшения.

74x169


Рис. 8.41. Условное обозначение реверсивного счетчика 74x169

8.4.4. Декодирование состояний двоичного счетчика

Объединяя двоичный счетчик с дешифратором, можно вырабатывать кодовые слова кода 1 из от , содержащие по одному единичному сигналу на каждое состояние счетчика. Это бывает полезно в том случае, когда с помощью счетчика управляют набором устройств: сигналы разрешения поступают на отдельные устройства, когда счетчик находится в соответствующем состоянии. При таком подходе каждый из выходных сигналов дешифратора служит сигналом разрешения для одного из устройств.

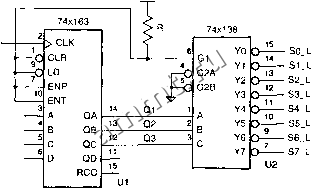

На рис. 8.42 показано, как можно связать между собой счетчик 74x163, считающий по модулю 8, и дешифратор 3x8 типа 74x138; в результате получается схема, вырабатывающая восемь сигналов, каждый из которых соответствует одному из состояний счетчика. Нарис. 8.43 приведены типичные временнь/е диаграммы для этой схемы. Сигнал на каждом выходе дешифратора имеет активный уровень в течение определенного периода тактового сигнала.

CLOCK

+5 V


Рис. 8.42. Двоичный счетчик по модулю 8 с дешифратором



CLOCK L

SO L

S1 L

S2 L

S3 L

S4 L

S5 L

S6 L

COUNT

V -

V

Рис. 8.43. Временные диаграммы для двоичного счетчика по модулю 8 с дешифратором, на которых видны паразитные импульсы на выходах дешифратора

Обратите внимание на то, что при изменении в счетчике содержимого двух или большего числа разрядов на выходах дешифратора могут возникать паразитные импульсы , несмотря на отсутствие паразитных импульсов на выходах ИС 163 и статических источников опасности у дешифратора 138. В синхронном счетчике типа 163 выходные сигналы изменяются не точно в одно и то же время. Но более важным является то, что в дешифраторе типа 138 задержки прохождения сигналов по разным путям различны; например, задержка прохождения сигнала от входа В к выходу Y1 L меньше, чем задержка на пути от входа А к выходу Y1 L Поэтому даже если значения входных сигналов, равные 011, изменяются одновременно и становятся равными 100, в сигнале на выходе Y1 L может появиться паразитный импульс. В данном примере мы видим, что паразитные импульсы могут возникать при любой реализации функции двоичного декодирования; в таком случае говорят о наличии функционального источника опасности (function hazard).

В большинстве приложений выходные сигналы дешифратора, изображенные на рис. 8.43, используются в качестве сигналов, управляющих регистрами, счетчиками и другими устройствами, переключающимися по фронту (например, в качестве входных сигналов EN L, LD Lh ENP L, подаваемых на ИС 74x377, 74x163 и 74x169 соответственно). В этом случае указанные на рисунке паразитные импульсы на выходах дешифратора не страшны, поскольку они возникают строго после перепада в тактовом сигнале и кончаются задолго до очередного фронта тактового сигнала, когда выходные сигналы дешифратора принимаются во внимание другими устройствами, переключающимися по фронту. Однако паразитные импульсы могли бы вызвать затруднения при попытке использовать выходные сигналы дешифратора в качестве управляющих сигналов SR-защелки типа S L или R L. Точно так же подобные сигналы, в которых потенциально могут иметь место паразитные импульсы, ни в коем случае нельзя применять в качестве тактовых сигналов для переключающихся по фронту устройств.
