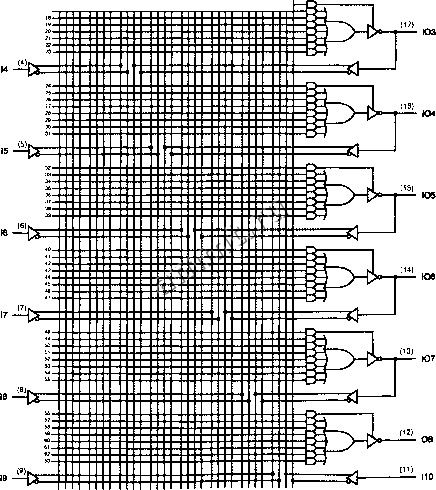

Читальный зал --> Программные средства foundation 14-fx 01 1 02 О ОЗ О Рис. 5.24. ПЛМ размера 4x3, запрограммированная для получения на выходах констант, равных О и 1 В нашем примере ПЛМ имеет слишком мало входов, выходов и вентилей И (термов-произведений) чтобы быть очень полезной. В ПЛМ с п входами, в принципе, можно бьшо бы получить до 2 термов-произведений для реализации всех возможных минтермов с и переменными. Фактическое число термов-произведений в типичных коммерческих ПЛМ много меньше, примерно от 4 до 16 на выход, независимо от значения п. Типичным примером ПЛМ является схема 82S100 фирмы Signetics, которая выпускалась в середине 70-х годов. У нее было 16 входов, 48 вентилей И и 8 выходов. Таким образом, в схеме было 2x16x48 = 1536 плавких перемычек в матрице вентилей И и 8x48 = 384 плавкие перемычки в матрице вентилей ИЛИ. Позже эти микросхемы были вытеснены устройствами типа PAL, CPLD и FPGA, однако внутри больших специализированных ИС для реализации сложной комбинационной логики часто создаются структуры типа ПЛМ. маловероятный сбой Теоретически, когда все входные сигналы в схеме на рис. 5.24 изменяются одновременно, на выходе вентиля, формирующего терм-произведение Р2, может появиться кратковременный паразитный импульс, то есть сигнал вида О-1 -0. В типичных приложениях эта ситуация очень маловероятна, и она невозможна в том случае, когда один из входов оказывается неиспользуемым и на него подан постоянный логический сигнал. жен другой метод получения на выходе константы, равной О, как показано на рисунке в отношении выхода 03. На входы вентиля, формирующего терм-произведение Р2 поданы все входные переменные и их инверсии; поэтому Р2, а вместе с ним и ОЗ, всегда равны О (X X =0). ДРУЗЬЯ и ВРАГИ PAL является зарегистрированной торговой маркой фирмы Advanced Micro Devices, Inc. Подобно другим торговым маркам, она должна использоваться только как прилагательное. Использовать аббревиатуру PAL в качестве существительного или без указания, что это торговая марка, вы можете только под свою ответственность (как я узнал об этом из письма юристов фирмы AMD в феврале 1989 года). Имея в виду это предупреждение, я предлагаю пользоваться описательным именем, которое несет больше информации о внутренней структуре устройства: элемент с фиксированной матрицей ИЛИ (fixed-OR element, FOE; англ. foe - враг). 5.3.2. Программируемые матричные логические устройства Частным случаем ПЛМ, и на сегодня самым распространенным типом ПЛУ, являются программируемые матричные логические устройства PAL (programmable array logic devices). В отличие от ПЛМ, в ксггорой программируемыми являются и матрицы вентилей И, и матрицы вентилей ИЛИ, схема PAL имеет фиксированные соединения в матрице вентилей ИЛИ. В первых схемах PAL, появившихся в конце 70-х годов, применялась ТТЛ-совместимая биполярная технология. Основными новшествами в первых схемах PAL, помимо броского имени (англ. pal - товарищ, приятель), были использование фиксированной матрицы вентилей ИЛИ и двунаправленные вьюоды входов/выходов. Хорошей иллюстрциейэтих идей служт схема PAL 16L8, показанная нарис. 5.25 и 5.26; эта схема- одна из наиболее широко применяемых в настоящее время комбинационных ПЛУ В этой схеме профаммируемая матрица вентилей И имеет 64 строки и 32 столбца, пронумерованные на рисунке для целей профаммирования мелким шрифтом, и 64x32 = 2048 плавких перемычек. Каждый из 64 вентилей И в этой матрице имеет 32 входа, предназначенных для подключения 16 входных сигналов и их инверсий; отсюда число 16 в обозначении схемы PAL16L8 . С каждым выходным контактом микросхемы PAL16L8 связаны восемь вентилей И. Семь из них формируют входные сигналы для фиксированных 7-входовых вентилей ИЛИ. Выход восьмого вентиля И, который мы называем вентилем разрешения выходного сигнала (output-enable gate), соединен с входом управления третьим состоянием выходного буфера; буфер открыт и пропускает сигнал на выход только тогда, когда на выходе вентиля разрешения выходного сигнала присутствует 1. Таким образом, микросхема PAL16L8 способна реализовать только такие логические функции, которые можно представить в виде суммы, состоящей из семи или меньшего числа термов-произведений. Каждый терм-произведение может быть функцией всех 16 входных сигналов или части из них, но возможны только семь таких термов-произведений. 12 3 Л 5 В Г 8 9 1011 1Э13141Ь 1617181 20212223 S42SS6 27 26 293031 I I 11М1111111111111111111111111 (19) (18)  Рис. 5.25. Принципиальная схема ИС PALI 6L8 ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
