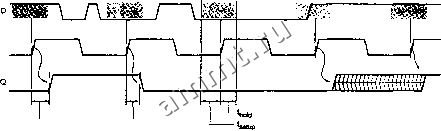

Читальный зал --> Программные средства foundation  Рис. 7.17. Временные зависимости сигналов в D-триггере, переключающемся по положительному фронту Чтобы получить D-триггер, переключающийся по отрицательному фронту {negative-edge-triggered D flip-flop), достаточно инвертировать тактовый входной сигнал, так что все переключения будут происходить на спадающем фронте сигнала CLK L; при срабатывании по спадающему фронту принято считать активным низкий уровень сигнала. Таблица, описывающая работу такого триггера, и его условное обозначение приведены на рис. 7.18. CLKL#

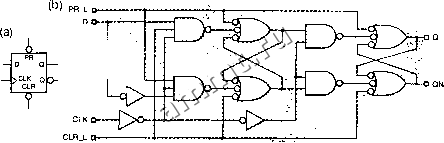

-0>CLK QO- Рис, 7.18. D-триггер, переключающийся по отрицательному фронту: (а) принципиальная схема на D-защелках; (Ь) таблица, описывающая работу схемы (last - последнее значение); (с) условное обозначение У некоторых D-триггеров бывают асинхронные входы {asynchronous inputs), воздействуя на юторые можно переводить триггер в то или другое состояние независимо от сигналов на входах CLK и D. Обычно эти входы обозначаются PR {preset, установка в единичное состояние) и CLR {clear, сброс); по отношению к сигналам на этих входах D-триггер ведет себя подобно тому, как SR-защелка реагирует на сигналы на входе установки в единичное состояние и входе сброса. Услов- О или 1, хотя предсказать, в каюе именно, нельзя. Однако в некоторых случаях на выходе могут возникнуть юлебания, либо выходная цепь может перейти в метастабильное состояние посередине между О и 1, как показано на рисунке после предпоследнего такта в управляющем сигнале. Если триггер попадает в метастабильное состояние, то со случайной задержкой он, в конце концов, сам вернется в одно из своих устойчивых состояний; подробнее это обстоятельство разбирается в параграфе 8.9. Можно принудительно перевести триггер в устойчивое состояние в момент действия следующего переключающего фронта в тактовом сигнале, по отношению к которому сигнал на входе D удовлетворяет требованию не изменяться в пределах времени установления и времени удержания; этот случай изображен на рис .7.17, где он приходится на последний такт в управляющем сигнале. ное обозначение переключающегося по фронту D-триггера с такими входами и его принципиальная схема на вентилях И-НЕ приведены на рис. 7.19. Хотя некоторые разработчики логических схем и используют асинхронные входы для реализации хитрых последовательностных функций, лучше всего сохранить их для целей тестирования и инициализации, то есть для установки последовательностной схемы в заданное начальное состояние; подробнее эти вопросы рассмотрены в парафафе 8.7 в связи с методологией синхронного проектирования.  Рис. 7.19. D-триггер, переключающийся по положительному фронту, с входами установки и сброса: (а) условное обозначение; (Ь) принципиальная схема на вентилях И-НЕ как устроены настоящие триггеры Серийно производимые в семействах ТТЛ D-фиггеры, переключающиеся по положительному фронту, устроены не по принципу ведущий-ведомый , на основе которого действуют схемы, приведенные на рис. 7.15 и 7.19. Вместо этого в фиггерах типа 74LS74 реализована схема на 6 вентилях (рис. 7.20), которая меньше по объему и быстрее. В парафафе 7.9 мы покажем, как формально проводится анализ переходов в каждом случае. PR LO- CLR L а CLK О  Рис. 7.20. Серийная схема D-триггера, переключающегося по положительному фронту, типа 74LS74 D D EN О CLK а  о 3 о QN
- >clk qo- Рис. 7.21. Переключающийся по положительному фронту D-триггер с входом разрешения: (а) принципиальная схема; (Ь) таблица, описывающая работу схемы (last - последнее значение); (с) условное обозначение 7,2.7. Тестируемый триггер При тестировании специализированных ИС важным свойством триггера является так называемая возможность опроса {scan capability). Идея состоит в том, чтобы во время тестирования подавать на D-вход триггера данные от альтернативного источника. Когда все триггеры в данной специализированной ИС переведены в режим тестирования, в них - через альтернативные входы данных ~ зафужает-ся тестовая комбинация. После этого триггеры возвращаются в нормальный режим работы, и в этом режиме на все триггеры обычным образом подается тактовый сигнал. После одного или нескольких тактов, триггеры снова переводятся в режим тестирования, и результаты тестирования считываются . На рис. 7.22 показан типичный тестируемый триггер. Все, что есть в данной схеме, - это D-триггер с 2-входовым мультиплексором на входе D. Когда сигнал ТЕ на входе разрешения тестирования {test enable input) имеет неактивное зна- 7.2.6. Переключающийся по фронту D-триггер с входом разрешения Обычно бывает желательным, чтобы выполняемая D-триггерами функция состояла в удержании последнего запомненного значения, а не в загрузке нового значения на каждом такте управляющего сигнала. Это реализуется путем добавления входа разрешения {enable input), обозначаемого как EN или СЕ {clock enable, разрешение тактового сигнала). Название разрешение тактового сигнала является описательным; оно вовсе не означает, что функция дополнительного входа состоит в пропускании или непропускании тактового сигнала. Напротив, как показано на рис. 7.21 (а), с помощью 2-входового мультиплексора выбирается значение, подаваемое на внутренний D-вход триггера. Когда действует разрешающее значение сигнала EN, выбирается сигнал, поступающий на внешний D-вход; когда сигнал EN переходит на неактивный уровень, через мультиплексор проходит текущее значение сигнала на выходе триггера. В результате таблица, описывающая работу схемы, имеет вид, представленный на рис. (Ь). Условное обозначение такого триггера указано на рис. (с); у некоторых триггеров активным является низкий уровень сигнала на входе разрешения, что находит свое отражение в помещении символа инверсии на этом входе. ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
|||||||||||||||||||||||||||||||||||||
