Читальный зал --> Программные средства foundation   GW L вводе ] шины DIO I стат ОЗУ  Примечание: сигнал GW L в течение всего времени имеет высокий уровень Рис. 10.27. Временные диаграммы, поясняющие работу синхронного статического ОЗУ со сквозными выходами: (а) чтение; (Ь) запись (idle - ожидание) Обратите внимание, что протокол с задержанной записью делает невозможным запись в соседних тактах по двум различным адресам в ячейки, не следующие одна за другой; матрица статического ОЗУ простаивает один такт между циклами записи (за исключением работы в пакетном режиме). С точки зрения внутренних возможностей микросхемы простой статического ОЗУ не является необходимым. Однако протокол с задержанной записью был разработан именно таким, чтобы соответствовать протоколам шины микропроцессоров, в кэш-памяти которых используется синхронное статическое ОЗУ. Память типа SSRAM с задержанной записью и с конвейерными выходами {late-write SSRAM with pipelined outputs) подобна памяти предыдущего типа, за исключением того, что между выходом матрицы статичесюго ОЗУ и выходом микросхемы помещен регистр OUTREG, загружаемый при чтении. Как показано на рис. 10.28, выдача считываемых данных на выюды микросхемы задерживается до начала следующего такта, но это позволяет получать достоверные данные в течение почти всего периода тактового сигнала. Цикл записи выполняется так же, как и в случае памяти со сквозными выходами. Сравнение памяти со сквозными выходами и памяти с конвейерными выходами показывает, что последняя обеспечивает намного лучшее время установления для устройства, на входы которого поступают считываемые данные, и поэтому позволяет системе работать с более высокой тактовой частотой. Как следует из рис. 10.26, у обычной памяти типа SSRAM одни и те же выводы используются в качестве входов и выходов данных. В пределах периода тактового сигнала вьшоды данных можно использовать либо для чтения, либо для записи, но не для того и другого одновременно. Внимательно рассмотрев, как используются шина данных и матрица статичесюго ОЗУ в обоих вариантах памяти типа SSRAM с задержанной записью, вы увидите, что структура устройства не позволяет выполнить цикл чтения на следующем такте после цикла записи и наоборот (см. задачу 10.32). Таким образом, в случае применения памяти типа SSRAM с задержанной записью за смену режима приходится платить {turn-around penalty): внутренняя матрица статичесюго ОЗУ должна простаивать в течение одного периода тактового сигнала, когда за циклом чтения следует цикл записи или наоборот. CS, ADDR ADS L  Рис. 10.28. Временные диаграм мы, поясняющие выполнение one раций чтения для памяти тип ssram с задержанной записью : конвейерными выходами (idle ожидание) Необходимость платить за смену режима отсутствует, если у памяти тип( SSRAM имеется шина с нулевым временем смены режима [zero-bus-turn-aroum (ZBT) SSRAM, ZBTSSRAM]. Временные диаграммы, поясняющие работу памят! типа ZBTSSRAM со сквозными выходами, показаны на рис. 10.29. Типоперащн (чтение или запись) определяется управляющим сигналом r/w, значение кото рого фиксируется по тому же фронту тактового сигнала, что и значения сигнале! на адресных входах. Независимо от выполняемой операции шина DIO используется на следующем такте для передачи записываемых или считываемых данных Какой-либо конфликт в отношении использования шины данных отсутствует прр условии, что сигнал ОЕ подается таким образом, чтобы избежать борьбы на шине между соседними циклами. Но если за циклом записи следует цикл чтения, то обеим операхщям потребуется использовать матрицу статического ОЗУ в пределах одного и того же периода тактового сигнала. Чтобы избежать конфликта ресурсов, операция записи откладывается до следующего обращения к статическому ОЗУ, когда эта операция будет возможна. Такая возможность появляется в том случае, когда на линиях адреса и управления инициируется еще одна операция записи или не выполняется никаюй операции.  Рис. 10.29. Временные диаграммы, поясняющие работу памяти типа ZBT ssram со сквозными выходами  INREG2, WAREG2 стат ОЗУ OUTREG вывод НЗ шин> DIO

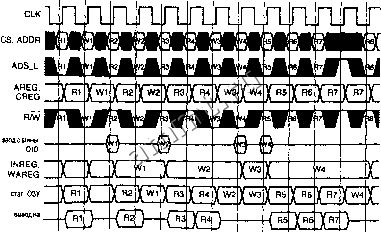

Рис. 10.30. Временные диаграммы, иллюстрирующие работу памяти типа ZBT SSRAM с конвейерными выходами Хотя доступ к внутренней матрице статического ОЗУ в памяти типа ZBT SSRAM возможен на каждом такте, достигается это не даром. На время ожидания записи, адрес записи и связанная с ним информация должны быть сохранены в другом регистре WAREG, поскольку регистр AREG вновь используется другими операциями; это отражается на цене микросхемы, так как увеличивается площадь кристалла. Для некоторых приложений более существенным является то, что запись может оказаться задержанной на неопределенное время, если непосредственно за ней следует непрерывная серия циклов чтения. В таком аномальном режиме работы может потребоваться сложный контроллер, способный обнаруживать ситуации, когда в одном из циклов чтения происходит обращение по адресу, по которому только что производилась запись, так как хранящееся в матрице статического ОЗУ значение уже устарело ! На пути считываемых данных в памяти типа ZBTSSRAM с конвейерными выходами добавлен регистр OUTREG, а в остальном она подобна предыдущему устройству. В этом ОЗУ как при чтении, так и при записи, шина DIO используется в течение второго такта, следующего за фронтом тактового сигнала, по которому была инициирована данная операция. Как и в предыдущем устройстве, запись во внутреннюю матрицу статического ОЗУ задерживается до цикла, в котором запись будет возможна, посредством чего операции чтения предоставляется приоритет. Временнь/е диафаммы, иллюстрирующие работу такой памяти, приведены на рис. 10.30. Как следует из этих диафамм, необходимо наличие двух внутренних регистров WAREG для хранения адреса записи и двух внутренних регистров INREG для хранения данных, так как на время выполнения последовательных циклов чтения может быть задержано до двух циклов записи. ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
