Читальный зал --> Программные средства foundation G2B L  > Y1 L -Y2 L Ъ-Y3 L >( ) -Y4J 1> > Y5 L -Y6 L -Y7 L 74x1 за
Рис. 5.37. Дешифратор 3x8 типа 74x138: (а) принципиальная схема с цоколев-кой для стандартного корпуса DIP с 16 выводами; (Ь) традиционное условное обозначение Табл. 5.7. Таблица истинности для дешифратора 3x8 типа 74x138 Входы Выходы

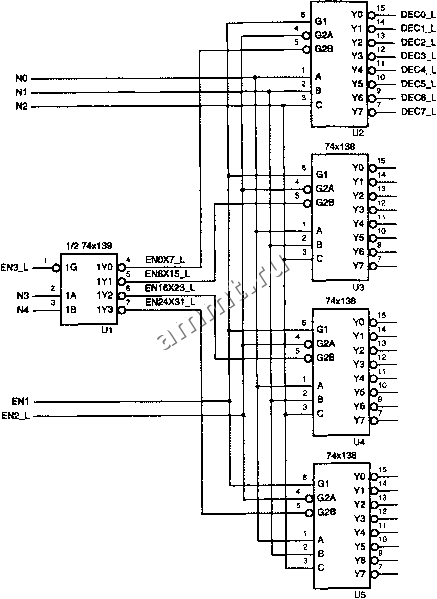

Однако из-за кружков инверсии соотношения между внутренними и внешними сигналами имеют вид: G2A = G2A L G2B = G2B L Y5=Y5 L. Рис. 5.38. Схемадешиф-ратора 4x16 на основе микросхем 74x138 74x136 N0 N1 N2 N3 EN L. G1 0IG2A О G2B УО Y1 Y2 Y3 Y4 Y5 Y6C> 13 )- 74x138 G1 G2A -О G2B А В С Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 0 15 I- DECO L DEC1 .L DEC2 L DEC3 L DEC4 L DEC5 L DEC6 L DEC7 L DEC8 L DEC9 L DEC10 L DEC11 L DEC12 L DEC13 L DEC14 L DEC15 L Поэтому при желании можно записать следующее равенство, связывающее внешний выходной сигнал >5 L с внешними входными сигналами: >5 L = Y5 = (G1 G2A L G2B L СБ - А) = G1 + G2A L + G2B L + С + В + А. На первый взгляд не похоже, что это выражение соответствует тому, что вы могли бы ожидать от дешифратора, так как оно представляет скорее логическую сумму, чем произведение. Однако, если вы пользуетесь принципом проектирования инверсия к инверсии , то вас это не должно волновать; вы только присвойте выходному сигналу имя, указывающее на низкий активный уровень, и помните, что у этого выхода активным является низкий уровень, когда будете подключать его к входам других схем. 5.4.5. Расширение полных дешифраторов Большие кодовые слова можно декодировать с помощью нескольких полных дешифраторов. На рис. 5.38 показано, как можно объединить два дешифратора 3x8, чтобы получить дешифратор 4x16. Благодаря наличию у микросхемы 74x138 входов разрешения как с высоким, так и с низким активным уровнем сигнала можно разрешать работу того или другого дешифратора, непосредственно используя значение старшего бита входного кодового слова. Верхний дешифратор (U1) работает при N3 = О, а нижний (U2) - при N3=1. Чтобы обрабатывать еще ббльшие кодовые слова, можно применять иерархическое каскадное включение полных дешифраторов. На рис. 5.39 показано, как можно декодировать два старших бита в 5-разрядном кодовом слове, с помощью половины микросхемы 74x139, активизируя тем самым один из четырех дешифраторов 74x138 для декодирования трех младших битов. 74x138 DEC8 L DEC9 L DEC10 L DEC11 L DEC12 L DEC13 L DEC14 L DEC15 L  DEC16 L DEC17 L DEC18 L DEC19 L PEC20.L DEC21 L DEC22 L DEC23 L DEC24 L DEC25 L DEC26 L DEC27 L DEC26 L DEC29 L DEcao.L DEC31 L Рис. 5.39. Схема дешифратора 5x32 на основе микросхем 74x138 и 74x139 ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
