Если нужно очистить сигналы от паразитных импульсов, указанных нарис. 8.43, то один из способов сделать это состоит в подаче выходных сигналов дешифратора 138 на другой регистр, в котором установившиеся значения этих сигналов фиксировались бы на следующем фронте тактового сигнала (рис. 8.44). Заметьте, что сигналам на выходах регистра присвоены другие имена, чтобы учесть задержку на один такт при прохождении через регистр. Но коль скоро вы готовы заплатить за решение проблемы путем применения 8-разрядного регистра, имейте в виду, что существует менее дорогое решение, состоящее в использовании 8-разрядного кольцевого счетчика , на выходах которого непосредственно вырабатываются декодированные сигналы без паразитных импульсов, как это будет показано в разделе 8.5.6.

74x374

CLOCK

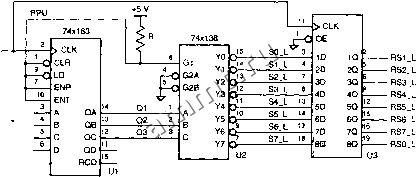

Рис. 8.44. Схема двоичного счетчика по модулю 8 с дешифратором без паразитных импульсов на выходах

8.4.5. Описание счетчиков на языке ABEL и их реализация в ПЛУ

Двоичные счетчики удобно создавать описывая их на языке ABEL и реализуя в ПЛУ, по нескольким причинам:

Большой конечный автомат часто можно разбить на два или большее число меньших по размерам конечных автомагов так, что один из них является двоичным счетчиком, задающим время, в течение которого другой блок будет оставаться в том или ином состоянии. Такой подход позволяет упростить как проект в целом, так и его схемное воплощение.

Во многих приложениях бывают нужны счетчики с модулем счета более или менее кратным степени 2, к которым предъявляются определенные требования в отношении инициализации, атакже обнаружения или пропуска тех или иных состояний. Например, счетчик в контроллере лифта может пропускать состояние 13. Взместо использования стандартного двоичного счетчика и применения дополнительной логики для удовлетворения предъявляемых требований разработчик мотсет в программе на языке ABEL точно задать требуемые функции.



module Z74X163

title 4-bit Biliary Coimter

lEput pins

CLK, LD L, CLR.L, ШР, ENT

A, B, C, D

Output pins

QA, QB, QC, QD

pin; pin;

pin istype reg; pin istype сош;

Set def ittitions INPUT = [D, C, B, A]; COOFT = [QD, QC, QB, QA];

LD = !LD.L; CLR = iCLR L;

equations

CO0ST.CLK = CLK;

Active-level conversions

COTOT := CLR fe ( LD & ISPUT

# !LD & (EST & ENP) fe (COUNT + l)

# !LD 4 (ENT ft ENP) & COUNT);

aCO - (COUMT =- [i.1,1,1]) & ENT; end 274X163

У большинства обычных счетчиков в ИС средней степени интефации только 4 разряда, в то время как в одном ПЛУ с 24 вьтодами можно образовать двоичный счетчик с числом разрядов, доходящим до 10.

Самым популярным счетчиком в ИС средней степени интефации является 4-разрядный двоичный счетчик 74x163, представленный на рис. 8.31. Даже поверхностного взгляда на схему этого счетчика достаточно, чтобы увидеть, что его логика возбуждения не так проста, особенно с точки зрения использования в ней вентилей ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ. А язык ABEL позволяет самым непосредственным образом описать поведение счетчика, к чему мы и приступаем.

Напомним, что в языке ABEL символ + употребляется для сложения целых чисел. Когда с помощью данного оператора складываются два набора, каждый из них интерпретируется как двоичное число; самый правый элемент набора соответствует младшему разряду числа. С учетом этого функцию ИС 74x163 можно задать так, как это сделано в профамме на языке ABEL, приведенной в табл. 8.12. Когда счет разрешен, к текущему состоянию добавляется 1.

Табл. 8.12. Программа на языке ABEL для 4-разрядного двоичного счетчика типа 74x163



Табя. 8.13. Минимизированнью равенства для 4-{:зрядаого двоичного счетчика из табл. 8.12

QA CCLR L S LD L & EST & ENP & !QA

# aR L 4 l0 L & !EKP & A

# CLR.I. & ID.L & i£KT & QA

# CLR.L J: LD.L & A);

QB ;= (CLR L к LD.L ШТ EMP & !QB & QA

# CLR.L к LD.L & Q3 & !QA

# CLR.L & LD.L !ESP fe QB

# CLR.L & LD.L & !ENT & QB

# CLR L & !LD.L & ;

QC := (CLR.L & LD.L & EHT & ENP & iQC & QB & QA

# CXR.L & LD.L ft QC ft !QA

# CLR.L & LD.L & QC & !QB

# CLR.L & LD.L Ж !ШР & QC

# CLa L & LD.L fe !EHT fe QC

# CLR.L & !LD L & C);

QD (CLR.L S LD.L ft ENT ENP

& !QD & QC & QB S QA

# CLR.L S LD.L & D

# CLR.L 8t LD.L к QD !QB

# CLR.L fe LD.L fe QD & !QC

# CLR L к LD.L 4 lEM.o & QD

# CLR.L fe LD.L & !E.4T fe QD

# CLR L & LD.L & QD fe i.Qh) ;

RCO = (ENT & QD & QC & QB & QA);

В табл. 8.13 представлены минимизированные логические равенства, которые генерирует компилятор языка ABEL для 4-разрядного счетчика. Заметьте, что при переходе в сторону старших разрядов каждому следующему выходному сигналу требуется на один терм-произведение больше. В результате этого размер счетчиков, которые можно реализовать в ПЛУ 16V8 или даже 20V8 обычно ограничен пятью или шестью разрядами. В других устройствах, в том числе в ПЛУ Х-серии и в некоторых ИС типа CPLD, имеется структура ИСКЛЮЧАЮЩЕЕ ИЛИ, позволяющая строить ббльшие по размерам счетчики без увеличения требуемого числа термов-произведений.

Проектирование счетчика с заданной последовательностью состояний на языке ABEL много проще, нежели приспособление для этих целей обычного двоичного счетчика. Например, ABEL-профамму из табл. 8.12 можно заставить считать в коде с избытком 3 (см. рис. 8.38), следующим образом изменив равенства:

COUNT := !CLR & ( LD & IJJPUT

# !LD & (ENT & ENP) &

((С0ШТ==12) & 3) # ((COUNT!=12) & (COUNT + D)

# !LD & KENT к ENP) к COUNT);

RCO = (COUNT == 12) & ENT;

Чтобы получить счетчики с ббльшим числом разрядов, можно включить несколько ПЛУ последовательно, предусмотрев в каждом каскаде выходной сигнал переноса, служащий индикатором того, что счетчик в этом каскаде собирается начать счет сначала. Существует два основных подхода к вырабатыванию сигнала переноса:

Комбинационный выходной сигнал переноса (combinational carry output) указывает, что счет разрешен и в данный момент счетчик находится в своем последнем состоянии перед тем, как начать счет сначала. Дяя 5-разрядного счетчика при счете в прямом направлении имеем:
